Flink Watermark 深度解析

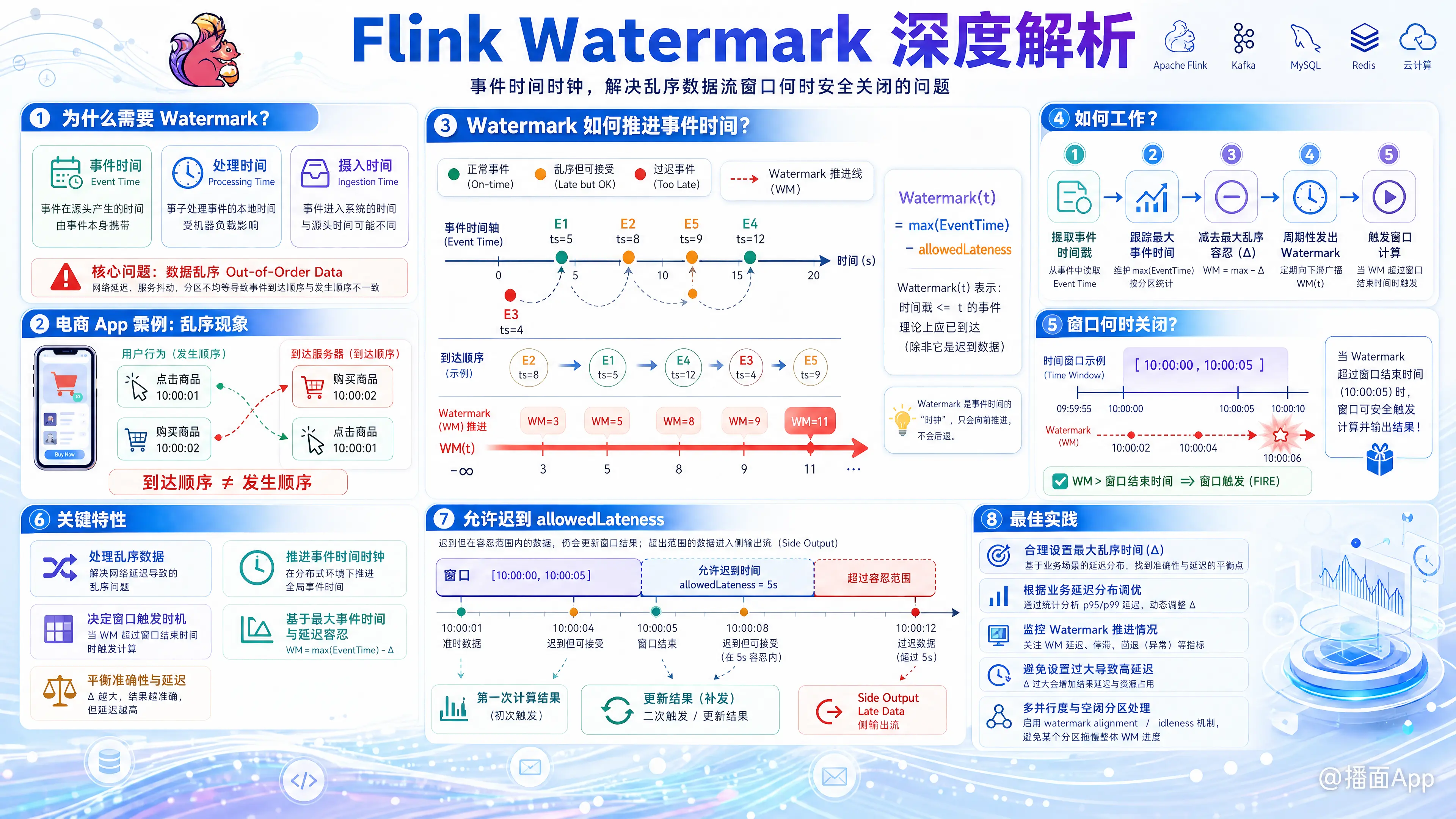

知识点图片

本文详解Flink Watermark：它是处理乱序数据流的“事件时间时钟”。Watermark通过定义事件时间的进度，解决了何时可以安全关闭并计算窗口的难题，从而保证了在乱序环境下的处理准确性。

我们来全面且深入地探讨一下 Flink 中的 Watermark。这篇解释会从“为什么需要”开始，到“是什么”，再到“如何工作”和“如何使用”，最后还会包含一些关键的最佳实践。

1. 为什么需要 Watermark？—— 事件时间（Event Time）的挑战

在流处理中，我们有三种时间概念：

事件时间（Event Time）: 事件实际发生的时间，它通常是数据本身的一个字段（例如，日志时间戳）。这是大多数业务逻辑关心的时间。
处理时间（Processing Time）: 数据到达 Flink Operator 进行处理时，处理机器的系统时间。
摄入时间（Ingestion Time）: 数据进入 Flink Source Operator 的时间。

核心问题: 由于网络延迟、分布式系统的特性、设备故障等原因，数据到达 Flink 的顺序和它们实际发生的顺序（事件时间）往往是不一致的。这就导致了 数据乱序（Out-of-Order Data）。

例子:
一个电商App在 10:00:01 产生了一个点击事件，在 10:00:02 产生了一个购买事件。但由于用户手机网络问题，购买事件在 10:00:03 就到达了服务器，而点击事件直到 10:00:05 才到。

如果我们想统计“10:00:00 到 10:00:05”这个时间窗口内的所有事件，当系统时间走到 10:00:05 时，我们能确定所有属于这个窗口的事件都到了吗？答案是不能。可能还有更早的事件（比如 10:00:04 的事件）因为延迟，在 10:00:06 甚至更晚才到。

这就引出了流处理中的一个根本性难题：我们如何知道一个特定时间窗口的数据是否已经全部到达，从而可以安全地关闭窗口并计算结果？

Watermark 就是 Flink 用来解决这个问题的机制。

2. Watermark 是什么？—— 事件时间的“时钟”

可以把 Watermark 理解为 Flink 系统内部对于事件时间进展的一种衡量标准，它就像一个流动的“时钟”。

Watermark 的定义:
Watermark(t) 代表一个声明：“事件时间戳小于等于 t 的数据，理论上应该都已经到达了”。

换句话说，当一个 Operator 接收到一个时间戳为 t 的 Watermark 时，它就认为不会再有时间戳 ts <= t 的新数据到来了。这个“认为”是触发窗口计算的关键。

关键特性：允许一定的延迟
现实世界中，我们无法完美预测延迟，所以 Watermark 通常是基于已到达数据的最大事件时间戳，再减去一个我们能容忍的最大乱序/延迟时间来生成的。

Watermark(t) = max(EventTime) - allowedLateness

这个 allowedLateness 就是你告诉 Flink：“我估计数据最多也就乱序/延迟这么长时间，你基于这个假设来推进时钟”。

图解:
想象一条时间线，上面布满了乱序到达的事件（用圆点表示，圆点上的数字是事件时间）。Watermark 就像一条红色的线，从左到右推进。

plaintext

事件流:  (E1, ts=5)  (E2, ts=8)  (E3, ts=4)  (E4, ts=12)  (E5, ts=9) ...
          |           |           |            |            |
时间轴: ---1---2---3---4---5---6---7---8---9---10---11---12---13--->

当 E3(ts=4) 到达后，最大事件时间是 8 (来自E2)。假设延迟设为 3s。
当前 Watermark ≈ max(8, 5, 4) - 3 = 5。
WM(5) 被发出，意味着系统认为时间戳 <= 5 的事件都到齐了。

当 E5(ts=9) 到达后，最大事件时间是 12 (来自E4)。
当前 Watermark ≈ max(8, 5, 4, 12, 9) - 3 = 9。
WM(9) 被发出，意味着系统认为时间戳 <= 9 的事件都到齐了。

当 Watermark 越过一个窗口的结束边界时，这个窗口就会被触发计算。 例如，一个 [0, 10) 的窗口，当 Watermark 到达 10 或超过 10 时，Flink 就会处理这个窗口里的数据。

3. Watermark 的工作原理

生成 (Generation): Watermark 通常在数据源（Source）或者紧接着的算子中生成。每个并行的 Source Subtask 都会独立生成自己的 Watermark。
传播 (Propagation): Watermark 会像特殊的消息一样，随着数据流在各个 Operator 之间向下游广播。
对齐 (Alignment): 对于接收多个上游数据流的 Operator（例如 keyBy 之后的 window，或者 union），它需要“对齐”所有输入流的 Watermark。它的当前 Watermark 取决于所有上游并行实例中最慢（最小）的那个 Watermark。这保证了它不会过早地关闭窗口，因为可能还有某个分区的数据比较慢。
- 例子: Task A 的 Watermark 是 10，Task B 的 Watermark 是 12。那么下游的 Window Operator 的当前 Watermark 就是 min(10, 12) = 10。
触发 (Triggering): 当 Operator 的内部时钟（由对齐后的 Watermark 决定）越过某个窗口的结束时间，该窗口就会被触发计算。

4. 如何在 Flink 中使用 Watermark

在 Flink DataStream API 中，我们通过 assignTimestampsAndWatermarks 方法来分配时间戳并定义 Watermark 生成策略。

现代的 Flink API (1.11+) 推荐使用 WatermarkStrategy。

主要的两种内置策略

1. 有界乱序策略 (Bounded Out-of-Orderness)
这是最常用的一种策略，适用于数据会乱序，但乱序程度基本可控的场景。

java

// 假设有一个 Event 类，包含 timestamp 和 data 字段
DataStream<Event> stream = ...;

// 创建一个 WatermarkStrategy，允许最大 5 秒的乱序/延迟
WatermarkStrategy<Event> watermarkStrategy = WatermarkStrategy
    .<Event>forBoundedOutOfOrderness(Duration.ofSeconds(5)) // 1. 设置最大乱序时间
    .withTimestampAssigner((event, timestamp) -> event.getTimestamp()); // 2. 指定如何从事件中提取时间戳

DataStream<Event> withTimestampsAndWatermarks = stream.assignTimestampsAndWatermarks(watermarkStrategy);

工作方式: 这种策略是周期性地（默认200毫秒）生成 Watermark。它会查看这段时间内到达的数据的最大事件时间戳 maxTs，然后生成一个新的 Watermark，其值为 maxTs - 5s。

2. 单调递增时间戳策略 (Monotonous Timestamps)
这是一种特殊的有界乱序，其乱序边界为0。适用于事件时间戳严格递增的理想情况，现实中很少见。

java

WatermarkStrategy<Event> watermarkStrategy = WatermarkStrategy
    .<Event>forMonotonousTimestamps()
    .withTimestampAssigner((event, timestamp) -> event.getTimestamp());

工作方式: 生成的 Watermark 就是当前见到的最大事件时间戳。WM = maxTs。

一个完整的例子

java

import org.apache.flink.api.common.eventtime.WatermarkStrategy;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows;
import org.apache.flink.streaming.api.windowing.time.Time;
import java.time.Duration;

public class WatermarkExample {

    public static void main(String[] args) throws Exception {
        final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        // 为了方便本地测试，默认并行度设为1
        env.setParallelism(1);

        DataStream<MyEvent> stream = env.fromElements(
                new MyEvent("A", 1000L), // event time: 1s
                new MyEvent("A", 2000L), // event time: 2s
                new MyEvent("B", 3000L), // event time: 3s
                new MyEvent("A", 5000L), // event time: 5s
                new MyEvent("B", 4000L), // 乱序事件 event time: 4s
                new MyEvent("A", 9000L), // event time: 9s
                new MyEvent("B", 12000L) // event time: 12s
        );

        // 1. 定义Watermark策略：允许2秒的乱序
        WatermarkStrategy<MyEvent> strategy = WatermarkStrategy
                .<MyEvent>forBoundedOutOfOrderness(Duration.ofSeconds(2))
                .withTimestampAssigner((event, recordTimestamp) -> event.timestamp);

        // 2. 应用Watermark策略
        DataStream<String> result = stream
                .assignTimestampsAndWatermarks(strategy)
                .keyBy(event -> event.key)
                // 3. 定义一个5秒的滚动事件时间窗口
                .window(TumblingEventTimeWindows.of(Time.seconds(5)))
                .process(new MyWindowProcessFunction()); // 自定义处理逻辑，可以打印窗口信息

        result.print();
        env.execute("Watermark Example");
    }

    public static class MyEvent {
        public String key;
        public long timestamp;
        public MyEvent(String key, long timestamp) {
            this.key = key;
            this.timestamp = timestamp;
        }
        @Override
        public String toString() { return "MyEvent{" + "key='" + key + '\'' + ", timestamp=" + timestamp + '}'; }
    }
}

// 简单打印窗口信息的 ProcessWindowFunction
import org.apache.flink.streaming.api.functions.windowing.ProcessWindowFunction;
import org.apache.flink.streaming.api.windowing.windows.TimeWindow;
import org.apache.flink.util.Collector;

class MyWindowProcessFunction extends ProcessWindowFunction<MyEvent, String, String, TimeWindow> {
    @Override
    public void process(String key, Context context, Iterable<MyEvent> elements, Collector<String> out) {
        long start = context.window().getStart();
        long end = context.window().getEnd();
        long count = 0;
        for (MyEvent ignored : elements) {
            count++;
        }
        // 当前Watermark
        long currentWatermark = context.currentWatermark();
        out.collect("Window [" + start + ", " + end + "], Key: " + key + ", Count: " + count + ", Triggered by Watermark: " + currentWatermark);
    }
}

输出分析:

窗口 [0, 5000): 包含事件 (A, 1000), (A, 2000), (B, 3000), (B, 4000)。
- 当 (A, 9000) 到达时，最大事件时间为 9000ms。
- 生成的 Watermark 约为 9000 - 2000 = 7000ms。
- 因为 7000 > 5000（窗口结束时间），所以这个窗口被触发。
窗口 [5000, 10000): 包含事件 (A, 5000), (A, 9000)。
- 当 (B, 12000) 到达时，最大事件时间为 12000ms。
- 生成的 Watermark 约为 12000 - 2000 = 10000ms。
- 因为 10000 >= 10000（窗口结束时间），所以这个窗口被触发。
窗口 [10000, 15000): 包含事件 (B, 12000)，这个窗口在程序结束时可能不会被触发，因为它需要一个更大的Watermark来关闭它。

5. 关键注意事项和高级主题

处理迟到数据 (Late Data)
- 什么是迟到数据? 一个事件的事件时间戳小于当前 Watermark，它就是迟到数据。默认情况下，这些数据会被丢弃。
- allowedLateness: 可以在窗口上设置一个额外的允许延迟时间。window(...).allowedLateness(Time.seconds(10))。在这个宽限期内到达的迟到数据仍然可以被加入窗口并触发一次重新计算。
- 侧输出流 (Side Output): 对于迟到得离谱的数据（晚于 allowedLateness），可以通过侧输出流捕获它们，进行单独处理（例如记录到日志或另一个系统中）。window(...).sideOutputLateData(new OutputTag<>("late-data"))。
数据源空闲 (Source Idleness)
- 如果一个 Kafka 分区或任何数据源的并行实例在一段时间内没有新数据，它的 Watermark 就不会更新。
- 由于下游算子取所有上游 Watermark 的最小值，这会导致整个应用的事件时钟停滞不前。
- 解决方案: 使用 WatermarkStrategy.withIdleness(Duration.ofSeconds(60))。如果一个源在 60 秒内没有收到新事件，它就会被标记为空闲，并允许下游忽略这个分区的 Watermark，从而让全局 Watermark 继续前进。
选择合适的乱序延迟
- 这是一个权衡：
  - 延迟设置得太小: 结果产出快，但可能会因为丢弃迟到数据而导致结果不准确。
  - 延迟设置得太大: 结果更准确，但需要等待更长时间，增加了端到端的延迟，也需要更多内存来保存窗口状态。
- 需要根据业务需求和对数据延迟的观察来经验性地设置和调优。

总结

Watermark 是 Flink 处理乱序事件、使用事件时间的核心机制。
它是一个单调递增的时间戳，宣告“这个时间点之前的数据都已到达”。
它通过 max(event_time) - allowed_lateness 的方式生成，平衡了延迟和准确性。
在并行任务间，Watermark 会“对齐”到最慢的那个，以保证正确性。
使用 WatermarkStrategy 是配置 Watermark 的标准方式，forBoundedOutOfOrderness 是最常用的策略。
需要考虑并处理迟到数据和数据源空闲等实际问题。
