逻辑地址（虚拟地址）和物理地址是如何转换的？（MMU）

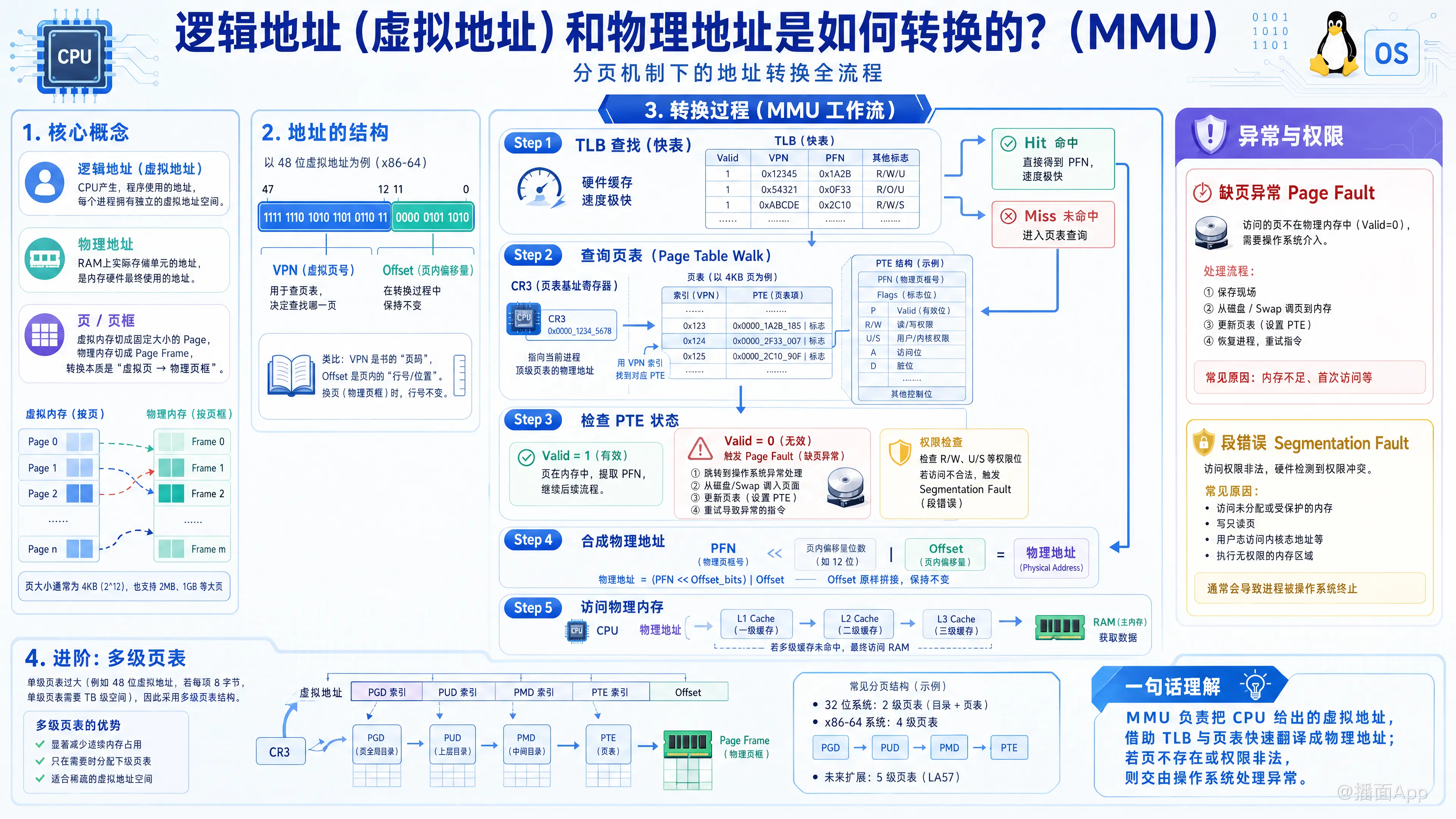

知识点图片

逻辑地址（虚拟地址）到物理地址的转换是现代计算机操作系统内存管理的核心机制。这个过程主要由硬件组件 MMU（Memory Management Unit，内存管理单元） 负责，并由操作系统（OS）通过页表进行配合。

目前最主流的内存管理方式是 分页机制（Paging）。下面我将以分页机制为例，详细解释转换过程。

在理解转换之前，需要明白三个关键概念：

逻辑地址（虚拟地址）：CPU 产生的地址，程序代码中使用的地址。
物理地址：内存条（RAM）上实际的存储单元地址。
页（Page）与页框（Page Frame）：
- 虚拟内存被切分成固定大小的块，叫“页”（通常是 4KB）。
- 物理内存被切分成同样大小的块，叫“页框”或“物理页”。
- 转换的本质就是：找到“虚拟页”对应的是哪个“物理页框”。

一个虚拟地址在二进制层面被分为两部分：

$\text{虚拟地址} = \text{虚拟页号 (VPN)} + \text{页内偏移量 (Offset)}$

当 CPU 执行一条指令需要访问内存地址（例如 MOV EAX, [0x12345]）时，发生了以下步骤：

MMU 内部有一个高速缓存，叫做 TLB（Translation Lookaside Buffer，转译后备缓冲器/快表）。它存储了最近用过的“虚拟页号 $\to$ 物理页框号”的映射关系。

页表是存储在主存（RAM）中的一张映射表，由操作系统维护。

找到页表项后，MMU 会检查里面的标志位：

有效位 (Valid Bit)：
- 如果是 1：表示该页在物理内存中。MMU 提取出物理页框号 (PFN)。
- 如果是 0：表示该页不在物理内存中（可能在硬盘的 Swap 分区里，或者还未分配）。此时 MMU 会触发一个 缺页异常 (Page Fault)，将控制权交给操作系统。操作系统负责把数据从硬盘加载到内存，更新页表，然后 CPU 重新执行这条指令。
权限位 (R/W, User/Supervisor)：
- MMU 会检查当前操作是否合法（例如：尝试写入只读页面，或用户态程序尝试访问内核空间）。如果不合法，MMU 触发 段错误 (Segmentation Fault)。

如果一切正常，MMU 将从页表中拿到的 物理页框号 (PFN) 与原地址中的 页内偏移量 (Offset) 拼接。

$\text{物理地址} = \text{物理页框号 (PFN)} + \text{页内偏移量 (Offset)}$

CPU 使用这个最终生成的物理地址去访问缓存（L1/L2/L3 Cache）或主存（RAM）获取数据。

在 32 位或 64 位系统中，如果只用一张大表来存所有映射，页表会占用巨大的连续内存空间（例如 32 位系统每进程需要 4MB 连续内存存页表，64 位则大得离谱）。

因此，现代 CPU 使用 多级页表（类似书的“章-节-小节”目录结构）：

假设虚拟地址是 0x1234 (二进制简化版)，系统页大小为 0x100 (最后两位是偏移)。

拆分：
- 虚拟地址 0x1234 $\rightarrow$ VPN: 0x12, Offset: 0x34
MMU 查表：
- 查找 VPN 0x12 对应的物理帧号 (PFN)。
- 假设页表中记录：0x12 $\rightarrow$ 0x56。
拼接：
- PFN 0x56 + Offset 0x34 $\rightarrow$ 物理地址 0x5634。

一句话总结：
MMU 通过 TLB（快速缓存）和 多级页表（内存查找），将虚拟地址的页号替换为物理内存的 页框号，并保留 偏移量 不变，从而得到最终的物理地址。
