Flink Barrier 对齐和非对齐（Unaligned Checkpoint）的区别？

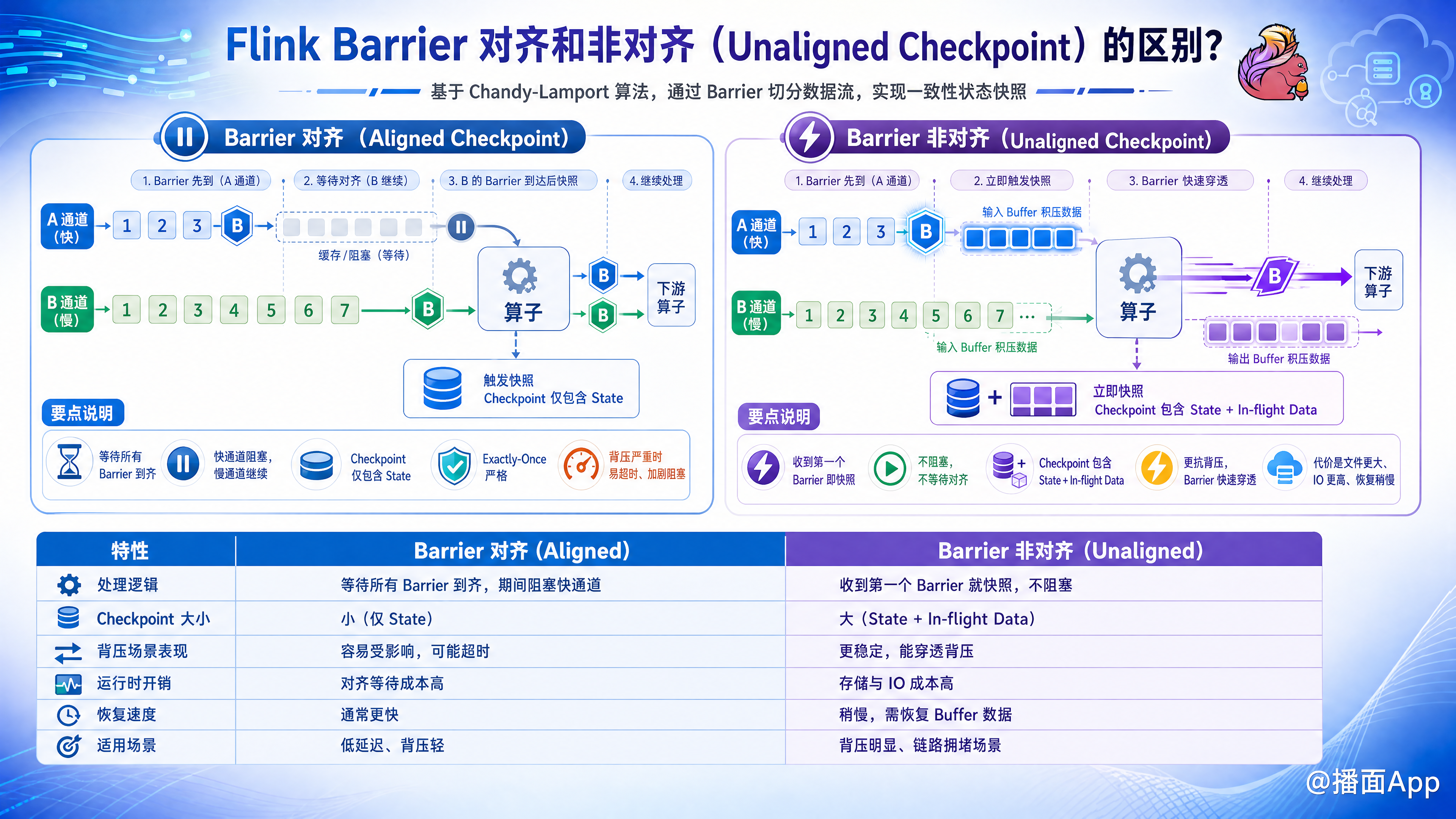

知识点图片

Apache Flink 的 Checkpoint 机制基于 Chandy-Lamport 算法，通过在数据流中注入 Barrier（屏障） 来切分数据流，从而实现状态的一致性快照。

Barrier 对齐（Aligned） 和 非对齐（Unaligned） 的核心区别在于：当算子有多个输入通道（Input Channel）时，如何处理到达时间不一致的 Barrier，以及是否需要暂停处理数据。

以下是详细的对比解析：

1. Barrier 对齐 (Aligned Checkpoint)

这是 Flink 最经典、默认的 Checkpoint 模式（在 Flink 1.11 之前是唯一模式）。

工作机制

假设一个算子有两个输入通道 A 和 B：

  1. 等待： 当通道 A 的 Barrier 先到达时，算子会停止处理通道 A 的后续数据（将其缓存起来），因为这部分数据属于下一个 Checkpoint。
  2. 对齐： 算子继续处理通道 B 的数据，直到通道 B 的 Barrier 也到达。
  3. 快照： 当所有通道的 Barrier 都到齐后，算子进行状态快照（Snapshot），并将 Barrier 向下游发送。
  4. 恢复： 释放通道 A 的阻塞，继续处理所有通道的数据。

特点

  • 状态内容： Checkpoint 文件中只包含算子的状态（State），不包含“在路上”的数据（In-flight Data）。
  • Exactly-Once： 严格保证精确一次语义。

缺点：背压（Backpressure）问题

如果系统存在严重的背压（某个通道处理非常慢），Barrier 会迟迟无法到达。

  • Checkpoint 超时： 等待对齐的时间过长，导致 Checkpoint 失败。
  • 加剧背压： 因为先收到 Barrier 的快通道会被阻塞（Stop-the-world），导致整个作业的处理性能进一步下降。

2. Barrier 非对齐 (Unaligned Checkpoint)

为了解决背压导致 Checkpoint 失败的问题，Flink 1.11 引入了非对齐检查点。

工作机制

同样假设算子有两个输入通道 A 和 B：

  1. 不等待： 当通道 A 的 Barrier 到达时，算子不等待通道 B 的 Barrier，也不阻塞通道 A。
  2. 立即快照： 算子立刻触发 Checkpoint。
  3. 保存额外数据： 此时，Checkpoint 不仅保存算子状态，还会把所有输入/输出缓冲区（Buffer）中积压的数据（即 Barrier 之前的数据）全部写入 Checkpoint 文件中。
  4. 转发： Barrier 越过算子，立刻发往下游。

特点

  • 状态内容： Checkpoint 文件包含 算子状态 + 输入/输出缓冲区里的数据（In-flight Data）。
  • 穿透性： Barrier 像子弹一样快速穿过整个数据流，不受背压影响。

缺点

  • IO 压力大： 因为要持久化大量的 Buffer 数据，Checkpoint 的文件体积会变大，网络和磁盘 IO 开销增加。
  • 恢复稍慢： 故障恢复时，不仅要恢复状态，还要回放 Buffer 中的数据。

3. 核心区别对比表

特性 Barrier 对齐 (Aligned) Barrier 非对齐 (Unaligned)
处理逻辑 等待所有 Barrier 到齐，期间阻塞快通道 只要收到第一个 Barrier 就快照，不阻塞
Checkpoint 大小 小 (仅包含 State) 大 (包含 State + In-flight Buffer Data)
Checkpoint 耗时 受数据处理速度影响，背压下极慢 极快，几乎不受背压影响
对吞吐量的影响 对齐期间会暂停处理，影响吞吐 不暂停处理，但高频 IO 可能抢占 CPU/带宽
适用场景 正常流量，无严重背压，状态较大但 Buffer 小 严重背压场景，作业容易因超时失败
恢复速度 快 相对较慢 (需回放 Buffer 数据)
语义 Exactly-Once Exactly-Once (实现方式不同)

4. 形象比喻

假设有两条传送带（Channel A 和 B）都在运送货物（数据）到一个打包站（算子），货物中间插了一面红旗（Barrier）。

  • 对齐模式（Aligned）：
    A 的红旗先到了，打包工人把 A 停掉，让 A 的货物在传送带上等着。工人专门处理 B 的货物，直到 B 的红旗也到了。然后工人拍一张照片（Checkpoint），再重新开启 A 和 B。

    • 问题： 如果 B 堵住了，A 也得陪着等，整个工厂效率降低。

  • 非对齐模式（Unaligned）：
    A 的红旗一到，工人立刻拍照。但是，因为 B 的红旗还没到，B 传送带上红旗前面的那些货物还没处理。为了保证照片（快照）完整，工人把 B 传送带上目前积压的所有货物都搬下来，存到仓库（Checkpoint Storage）里去。

    • 问题： 仓库里存的东西变多了（文件变大），搬运这些积压货物比较累（IO 消耗大）。

5. 最佳实践建议

  1. 默认选择： 通常情况下，使用默认的 Aligned Checkpoint 即可。
  2. 何时开启 Unaligned：
    • 当你的作业经常因为背压导致 Checkpoint 超时失败。
    • 当 Checkpoint 完成时间（Duration）波动极大。
  3. 注意事项：
    • 如果瓶颈在于状态后端存储（如 HDFS/S3）的 IO 带宽，开启 Unaligned 可能会适得其反（因为文件变大了）。
    • Unaligned Checkpoint 需要配合 Flink 的新版 Source 接口和内存管理机制才能发挥最大效用。

在 Flink 1.15+ 中，可以配置为 aligned.checkpoint.timeout。即：先尝试对齐，如果超过指定时间还没对齐，自动切换为非对齐模式。这是一种折中的智能策略。
