Flink双流Join原理

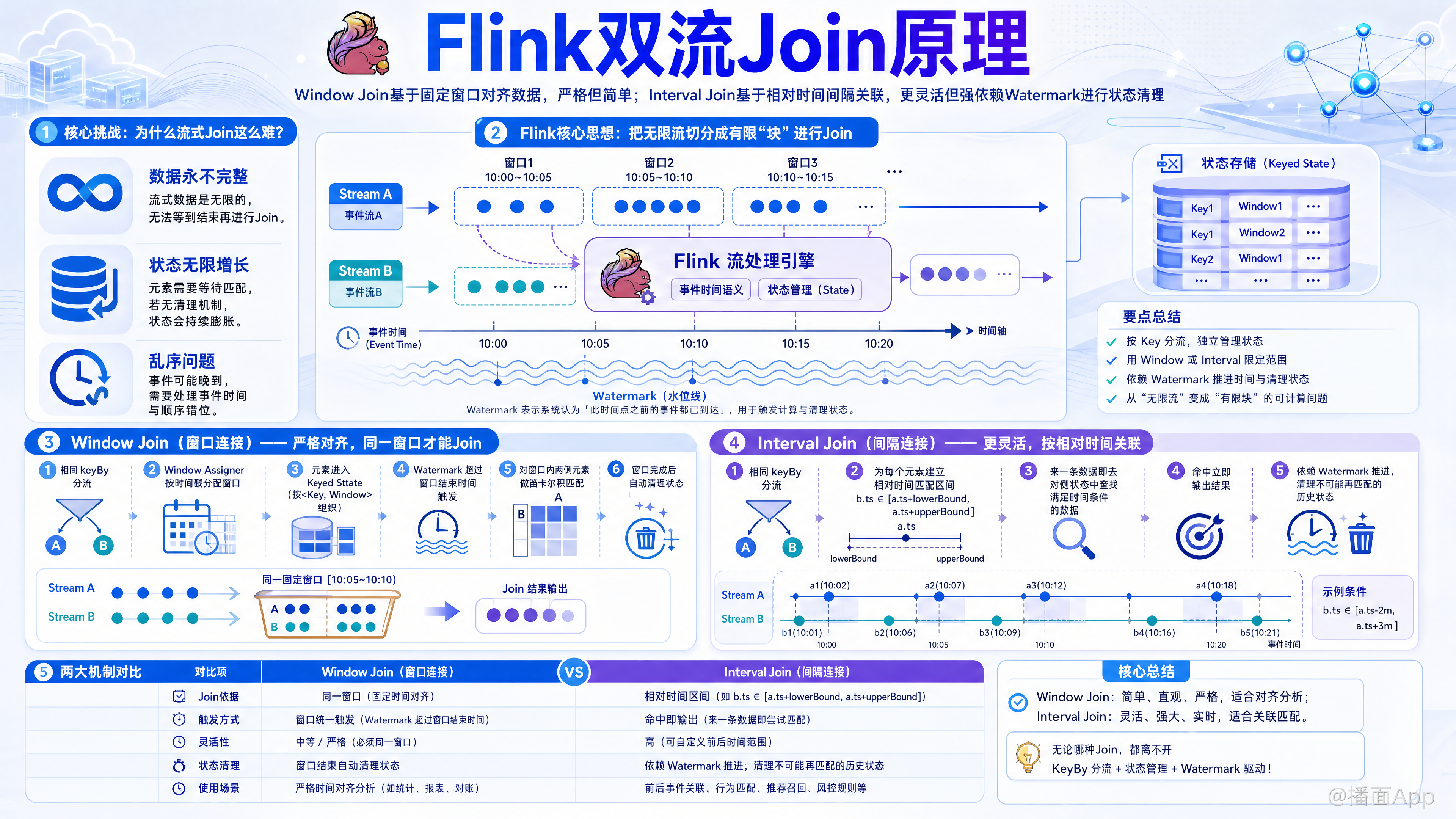

知识点图片

本文重点讲解Flink双流Join的两种核心机制：Window Join基于固定窗口对齐数据，严格但简单；Interval Join基于相对时间间隔关联，更灵活但强依赖Watermark进行状态清理

我们来深入、系统地讲解一下 Flink 双流 Join 的原理。

Flink 作为业界领先的流处理引擎，其双流 Join 功能非常强大，但理解其背后的原理对于正确使用和性能调优至关重要。

核心挑战：为什么流式 Join 这么难？

在传统的批处理（数据库）中，Join 操作是基于两个有限的数据集。引擎可以完整地看到两个数据集，然后进行匹配。

但在流处理中，数据流是无限（Unbounded）的。这意味着：

  1. 数据永不“完整”：你永远无法等到一个流结束后再与另一个流进行 Join，因为流永远不会结束。
  2. 状态无限增长：如果一个流中的某个元素要等待另一个流的匹配元素，它需要被存储起来。如果没有一个清理机制，那么随着时间的推移，存储的状态将无限增长，最终耗尽内存。
  3. 乱序问题：由于网络延迟等原因，事件可能不会按照其发生的顺序到达 Flink。一个本应先到的事件可能会后到。

为了解决这些问题，Flink 的核心思想是：将无限的流切分成有限的“块”进行 Join。这个“块”就是所谓的 窗口（Window） 或 时间间隔（Interval）。所有 Flink 的流式 Join 都离不开这个核心概念。

Flink 双流 Join 的两大实现方式

Flink 主要提供了两种内置的、基于时间的双流 Join 机制：Window Join (窗口连接) 和 Interval Join (间隔连接)。

1. Window Join (窗口连接)

(1) 原理

Window Join 的思想非常直观：只有当两个流中属于同一个窗口的元素才能被 Join。

想象一下两条并行的传送带（两个数据流），我们在它们上方设置了一个个固定大小的篮子（窗口）。只有同时掉入同一个篮子里的物品，我们才会把它们拿出来配对。

工作流程：

  1. 分流 (KeyBy)：首先，必须对两个流使用相同的 keyBy() 操作。这确保了拥有相同 key 的数据会被发送到同一个物理任务实例（Task Slot）上进行处理，这是 Join 的前提。
  2. 窗口分配 (Window Assigner)：当数据元素到达时，Flink 会根据其时间戳（事件时间或处理时间）和窗口分配器（如滚动窗口、滑动窗口、会话窗口）将其分配到一个或多个窗口中。
  3. 状态存储 (State)：每个流的元素在被分配到窗口后，并不会立即处理，而是被存储在 Flink 的keyed state（键控状态）中。这个 state 是以 <Key, Window> 为单位进行组织的。例如，对于 key 为 "A"，窗口为 [10:00, 10:05) 的数据，流1和流2的数据会分别被存放在各自的状态里。
  4. 窗口触发 (Trigger & Evictor)：当窗口的触发条件满足时（例如，对于事件时间，当 Watermark 超过了窗口的结束时间），Flink 会执行 Join 操作。
  5. 执行 Join：触发时，Flink 会取出该窗口内属于流1的所有元素和属于流2的所有元素，然后对它们进行 笛卡尔积（Cartesian Product），即流1中的每个元素都会与流2中的每个元素进行匹配，并执行用户定义的 JoinFunction 或 ProcessWindowFunction。
  6. 状态清理：一旦窗口被触发并处理完毕，Flink 会自动清理该窗口对应的 state，从而解决了状态无限增长的问题。
(2) 适用场景
  • 需要对齐在严格、固定时间段内的数据进行关联分析。
  • 例如：计算每5分钟内，同一个用户的点击事件和曝光事件的数量。点击和曝光必须都发生在这5分钟的窗口内才能关联。
(3) 优缺点
  • 优点：概念简单，易于理解。状态管理非常明确，窗口关闭即清理，状态大小可预测。
  • 缺点：非常僵硬。如果一个事件的时间戳是 09:59:59，另一个是 10:00:01，即使它们只相差2秒，但如果使用的是 [09:55, 10:00) 和 [10:00, 10:05) 这样的5分钟滚动窗口，它们将永远无法 Join。

2. Interval Join (间隔连接)

(1) 原理

Interval Join 提供了比 Window Join 更灵活的 Join 方式。它不要求元素必须在同一个“窗口”内，而是定义了一个相对的时间范围（Interval）。

其核心逻辑是：对于流1中的任意一个元素 e1，它可以和流2中时间戳在 [e1.timestamp - lowerBound, e1.timestamp + upperBound] 区间内的元素 e2 进行 Join。

工作流程：

  1. 分流 (KeyBy)：与 Window Join 相同，必须先对两个流进行 keyBy()。
  2. 状态存储：
    • 当流1（我们称之为左流）的一个元素 e1 到达时，它会被存入其对应的 keyed state 中。
    • 然后，Flink 会去检查流2（右流）的状态，查找所有时间戳满足 t2 ∈ [e1.timestamp - lowerBound, e1.timestamp + upperBound] 的元素，并立即与 e1 进行 Join，输出结果。
    • 当流2的一个元素 e2 到达时，执行对称的操作：将其存入状态，并去检查流1的状态，查找所有时间戳满足 t1 ∈ [e2.timestamp - lowerBound, e2.timestamp + upperBound] 的元素，进行 Join 并输出。
  3. 状态清理（核心！）：Interval Join 的状态清理机制是其精髓，它完全依赖于事件时间（Event Time）和 Watermark。
    • 当 Watermark W 到达时，Flink 就知道所有时间戳 < W 的事件已经全部到达了。
    • 对于左流中存储的一个元素 e1，它能匹配的右流元素的时间戳上限是 e1.timestamp + upperBound。如果 Watermark W 已经超过了这个上限（即 W > e1.timestamp + upperBound），就意味着不可能再有任何来自右流的元素能够与 e1匹配了。
    • 因此，Flink 可以安全地将元素 e1 从状态中清除。
    • 这个清理逻辑对两个流都适用。
(2) 适用场景
  • 需要关联发生在彼此附近的两个事件，而不关心它们是否落在同一个固定的窗口里。
  • 例如：用户下单后（订单流），需要在下单前后5分钟内（支付流）找到对应的支付成功事件。一个订单在 10:02 产生，它可以和 09:57 到 10:07 之间的任何支付事件关联。
(3) 优缺点
  • 优点：非常灵活，更符合很多业务场景中“时间上相近”的关联需求。
  • 缺点：
    • 只能在事件时间（Event Time）上工作，并且强依赖于 Watermark 的正确性。
    • 状态的大小取决于间隔（Interval）的长度和数据的到达速率，如果间隔设置得过大，可能会导致状态过大。
    • 只支持 left.timestamp <= right.timestamp <= left.timestamp + bound 和 right.timestamp <= left.timestamp <= right.timestamp + bound 这样的条件，不支持更复杂的关联条件。

原理总结与对比

特性 Window Join (窗口连接) Interval Join (间隔连接)
Join 条件 两个元素必须属于同一个窗口实例 一个元素的时间戳落在另一个元素时间戳的相对时间区间内
时间语义 支持处理时间（Processing Time）和事件时间（Event Time） 仅支持事件时间（Event Time）
灵活性 低，受窗口边界的严格限制 高，不受固定窗口边界的限制
状态清理机制 当窗口触发并结束时清理状态 当 Watermark 超过了元素可被 Join 的时间上界时清理
实现 stream1.join(stream2).where(...).equalTo(...).window(...) stream1.keyBy(...).intervalJoin(stream2.keyBy(...)).between(...).process(...)
核心数据结构 状态中通常使用 Map<Window, List<Element>> 类似结构 状态中通常使用 Map<Timestamp, List<Element>> 或有序的数据结构（如红黑树）来高效查询区间内的数据
典型用例 按小时/天对齐日志进行统计 订单和支付的关联，双十一大屏上广告点击与后续购买行为的实时关联
