本文讲解Flink on YARN的三种作业提交流程：Session模式共享集群，适合小作业；Per-Job模式为每作业启动集群；Application模式将应用逻辑在集群端执行，资源隔离性最佳，是官方推荐的生产模式。

Flink on YARN 是生产环境中最常用、最稳定的部署模式。它利用 YARN（Yet Another Resource Negotiator）作为资源管理器，让 Flink 应用能够按需获取和释放计算资源，并与其他大数据框架（如 Spark, MapReduce）共享同一个集群。

作业提交流程的核心区别在于 Flink 集群的生命周期和 main() 方法的执行位置。据此，Flink on YARN 主要分为三种模式：

1. Application Mode (应用模式) - 官方推荐
2. Per-Job Mode (单作业模式) - 传统模式
3. Session Mode (会话模式)

下面我们将详细讲解每种模式的提交流程。

---

核心组件角色

在深入流程之前，先明确几个关键角色：

• Client: 你执行 flink run ... 命令的机器。它负责准备作业所需的文件、与 YARN ResourceManager 交互。
• YARN ResourceManager (RM): YARN 集群的主节点，负责整个集群的资源分配和管理。
• YARN NodeManager (NM): YARN 集群中每个工作节点上的代理，负责管理该节点上的容器（Container）。
• Flink ApplicationMaster (AM): Flink on YARN 的核心。它首先由 ResourceManager 启动在一个容器中。它的职责包括：
  • 作为 Flink 的 JobManager (JM)。
  • 向 ResourceManager 申请更多的容器来运行 TaskManager。
  • 监控 Flink 作业的执行。
• Flink TaskManager (TM): Flink 的工作节点，负责执行具体的计算任务（Task）。每个 TaskManager 运行在一个由 ApplicationMaster 申请来的 YARN 容器中。

---

1. Application Mode (应用模式) - 推荐

这是 Flink 1.11 版本后引入并作为首选的模式。它的核心思想是：整个 Flink 应用（包括 main() 方法）都在 YARN 集群上执行。

提交流程：

1. 客户端提交 (Client)

   • 用户在 Client 节点上执行 bin/flink run-application -t yarn-application ... 命令。
   • Flink Client 对命令进行简单的语法校验。
   • Client 将 Flink 框架的 Jar 包、用户应用的 Jar 包以及相关依赖上传到 HDFS 等共享存储上。
   • Client 向 YARN ResourceManager 发起一个“启动应用”的请求。此时，Client 的任务基本完成，可以立即退出，作业的生命周期与 Client 完全解耦。

2. 启动 ApplicationMaster (AM / JobManager)

   • YARN ResourceManager 收到请求后，在集群中找到一个可用的 NodeManager，并指示它启动一个容器（Container）。
   • 在这个容器内，Flink 的 ApplicationMaster 进程被启动。

3. 在 AM 中执行应用代码

   • ApplicationMaster 启动后，它会下载之前上传到 HDFS 的用户 Jar 包。
   • 关键步骤: ApplicationMaster 在自己的 JVM 中直接调用用户 Jar 包的 main() 方法。
   • main() 方法中的 Flink 作业代码被执行，生成 JobGraph（作业图）。

4. 申请并启动 TaskManager

   • ApplicationMaster (现在已经成为 JobManager) 根据 JobGraph 分析出作业所需的资源（例如需要多少个 TaskManager）。
   • JobManager 向 YARN ResourceManager 发起请求，申请 N 个容器来运行 TaskManager。
   • ResourceManager 在集群中分配 N 个容器，并通知对应的 NodeManager 启动它们。

5. 作业执行

   • NodeManager 在分配到的容器中启动 Flink TaskManager 进程。
   • TaskManager 启动后，会向 JobManager (即 ApplicationMaster) 进行注册。
   • JobManager 收到所有 TaskManager 的注册后，将 JobGraph 中的计算任务分发给这些 TaskManager。
   • TaskManager 开始执行任务，作业正式运行。

优点：

• 资源隔离性好: 每个应用都有自己独立的 Flink Master (JobManager)，一个应用的失败不会影响其他应用。
• main() 方法在集群端执行: 避免了客户端成为瓶颈（例如 main() 方法中有复杂的逻辑或需要下载大量元数据），也节省了客户端的网络带宽。
• 真正的“提交后不管” (Fire and Forget): 客户端提交后即可下线，非常适合自动化调度系统。

---

2. Per-Job Mode (单作业模式)

这是 Application Mode 出现之前的标准模式。它和 Application Mode 很像，每个作业独享一个 Flink 集群，但main() 方法在客户端执行。

提交流程：

1. 客户端提交 (Client)

   • 用户执行 bin/flink run -t yarn-per-job ... 命令。
   • 关键步骤: Flink Client 在本地执行用户 Jar 包的 main() 方法，生成 JobGraph。
   • Client 将 Flink 框架 Jar、用户 Jar 和生成的 JobGraph 文件上传到 HDFS。
   • Client 向 YARN ResourceManager 提交应用，请求启动 ApplicationMaster。

2. 启动 ApplicationMaster (JobManager)

   • 与 Application Mode 相同，RM 在一个容器中启动 Flink AM。

3. 启动 TaskManager

   • AM (JobManager) 启动后，它不需要执行 main() 方法，因为它直接从 HDFS 加载 Client 上传的 JobGraph。
   • 后续流程与 Application Mode 完全相同：JobManager 根据 JobGraph 向 RM 申请 TaskManager 容器，TM 启动并注册，最后 JM 分发任务。

4. 客户端角色

   • 在作业提交到 YARN 之后，客户端会持续轮询作业状态，直到作业进入 RUNNING 状态或最终状态（FINISHED, FAILED），然后客户端进程退出。

缺点：

• 客户端瓶颈: 如果 main() 方法很重（例如需要连接外部服务获取配置），会消耗客户端资源并增加提交延迟。
• 网络开销: JobGraph 可能很大，需要在客户端和集群之间传输。

Per-Job Mode 正在被 Application Mode 逐渐取代。

---

3. Session Mode (会话模式)

这种模式下，你先在 YARN 上启动一个长期运行的 Flink 集群（一个 JobManager 和多个 TaskManager），然后可以向这个共享的集群提交多个作业。

提交流程 (分两步)：

第一步：启动 Flink Session Cluster

1. 客户端启动会话
   • 用户执行 bin/yarn-session.sh 命令。
   • 这个脚本会向 YARN ResourceManager 申请启动一个 Flink 集群的 ApplicationMaster。
2. 集群启动
   • RM 在容器中启动 Flink AM (JobManager)。
   • AM 根据启动参数（例如 -n 4 指定4个TaskManager）向 RM 申请固定数量的容器。
   • RM 分配容器，TaskManager 在其中启动并向 JobManager 注册。
   • 此时，一个 Flink 集群在 YARN 上已经准备就绪，处于“空闲”状态，等待作业提交。yarn-session.sh 客户端会打印出 JobManager 的地址并保持运行。

第二步：提交作业到已有会话

1. 客户端提交作业
   • 在另一个终端中，用户执行 bin/flink run ... 命令（无需指定 -t 参数，Flink 会自动发现正在运行的 YARN 会话）。
2. 作业执行
   • Flink Client 连接到已经运行的 Session Cluster 的 JobManager。
   • Client 在本地执行 main() 方法生成 JobGraph，然后将其发送给 JobManager。
   • JobManager 收到 JobGraph后，将任务分发给集群中已有的、可能空闲的 TaskManager。
   • 作业开始在共享的 TaskManager 上执行。

优点：

• 低延迟: 对于提交大量短时间、小型的作业非常高效，因为它省去了为每个作业启动 Flink Master 和 TaskManager 的开销。

缺点：

• 资源隔离性差: 所有作业共享同一组 TaskManager。一个有问题的作业（如导致 OOM）可能会影响到同一会话中的所有其他作业。
• 资源不灵活: 集群资源是预先分配的。如果没作业，资源闲置浪费；如果作业多，资源可能成为瓶颈。

---

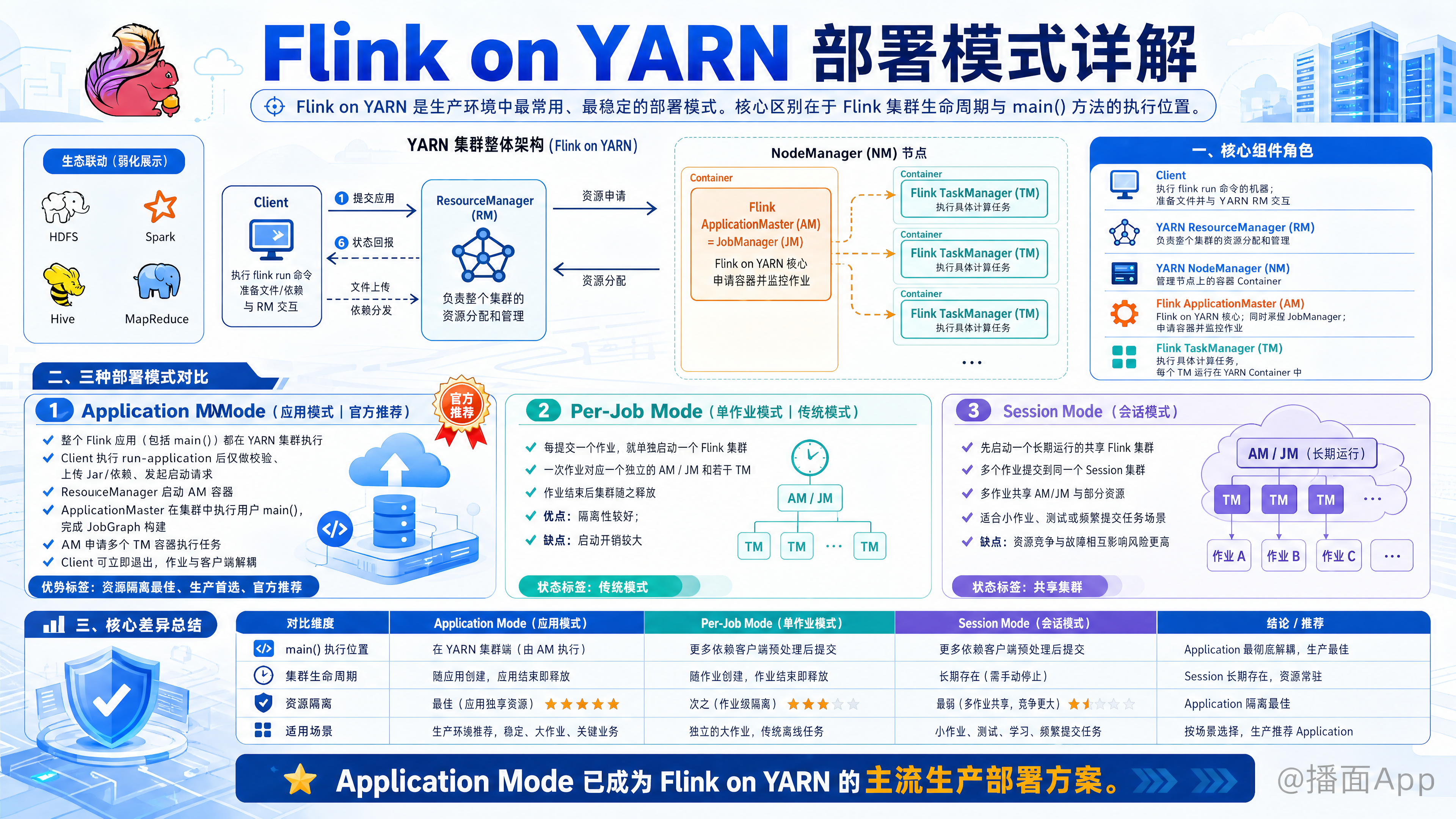

总结与对比

总而言之，对于绝大多数生产场景，请优先选择 Application Mode。它提供了最佳的资源隔离和运维便利性。Session Mode 则更适合交互式分析和开发测试环境。
