讲一下 RocketMQ 的整体架构流程（从生产者发送到消费者消费）

知识点图片

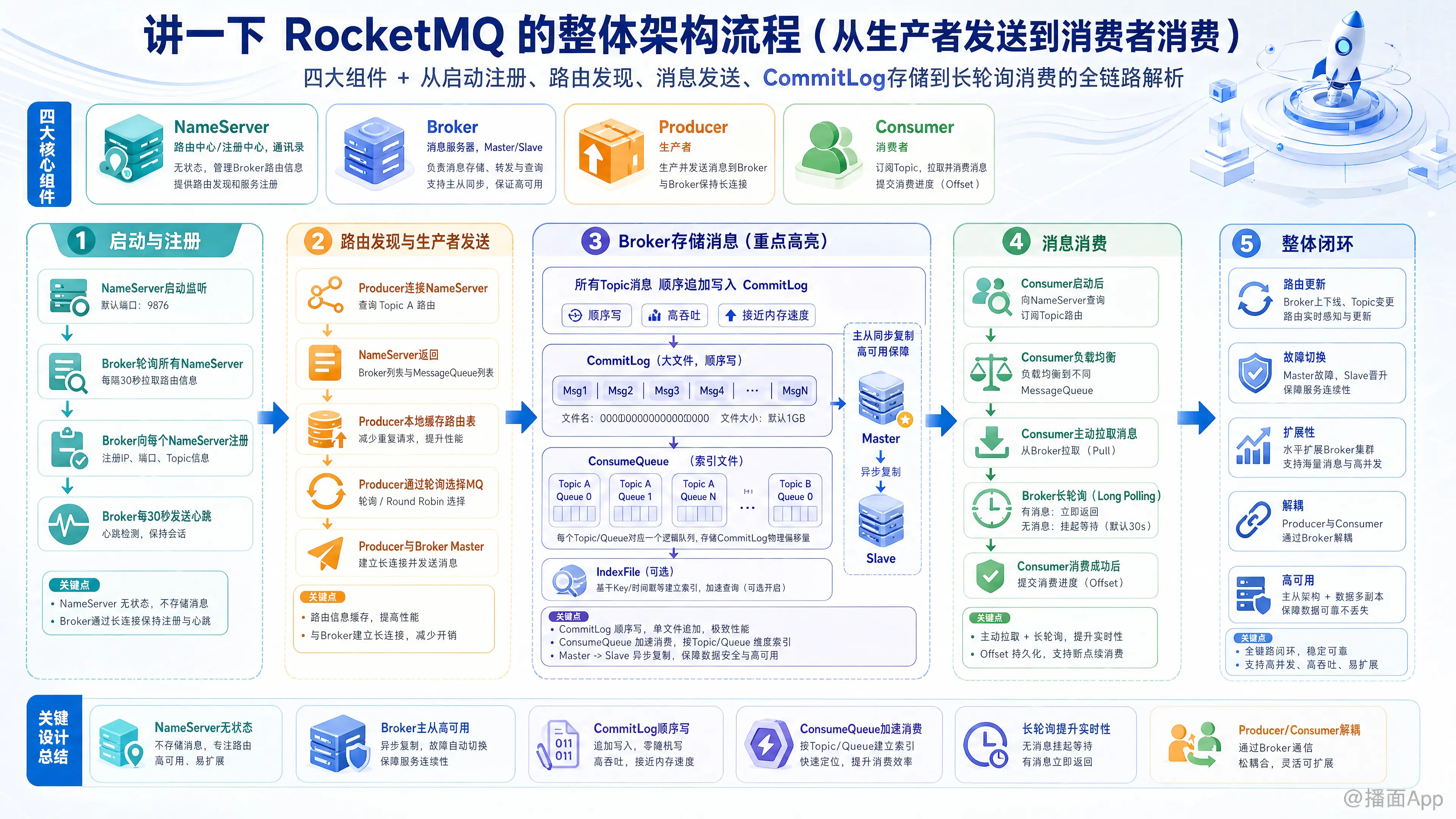

本文解析RocketMQ架构四大组件，详解消息从发送、CommitLog存储到长轮询消费的全链路流程。

RocketMQ 的整体架构和消息流转流程是一个经典的高并发、分布式系统设计案例。为了让你清晰理解，我将从四大核心组件入手，然后详细梳理从启动到消费的全链路流程。

一、 RocketMQ 的四大核心组件

在讲流程之前，必须先认识四个“角色”：

  1. NameServer（路由中心）：

    • 角色：相当于“通讯录”或“注册中心”。
    • 特点：无状态节点，节点之间互不通信（Share-nothing）。
    • 作用：Broker 启动时向它注册，生产者和消费者向它查询 Broker 的地址。

  2. Broker（消息服务器）：

    • 角色：核心“搬运工”和“仓库”。
    • 作用：接收消息、存储消息、投递消息。它处理消息的持久化（写入磁盘）和高可用（主从同步）。
    • 结构：分为 Master（主）和 Slave（从）。

  3. Producer（生产者）：

    • 角色：发信人。
    • 作用：产生业务消息并发送给 Broker。

  4. Consumer（消费者）：

    • 角色：收信人。
    • 作用：从 Broker 拉取消息并进行业务消费。

二、 全链路流程详解（从发送到消费）

整个流程可以分为五个阶段：启动注册、路由发现、消息发送、消息存储、消息消费。

第一阶段：启动与注册 (Startup & Registration)

在任何消息发送之前，系统必须先组网。

  1. NameServer 启动：监听端口，等待 Broker 注册。
    • 注意：NameServer 之间互不通信，互不感知。
  2. Broker 启动：
    • Broker 启动后，会轮询所有的 NameServer 节点。
    • Broker 向每个 NameServer 建立长连接，注册自己的 IP、端口以及自己负责的 Topic（主题） 信息。
    • Broker 此后每隔 30秒 发送一次心跳，告诉 NameServer “我还活着”。

第二阶段：生产者发送消息 (Producer Sending)

假设生产者要发送一条消息到 Topic A。

  1. 获取路由信息：
    • Producer 启动时或发送消息时，先连接 NameServer。
    • 询问：“谁负责 Topic A？”
    • NameServer 返回 Topic A 对应的 Broker 列表（包含 Broker 地址和 MessageQueue 列表）。
    • Producer 会在本地缓存这份路由表。
  2. 选择队列 (Load Balancing)：
    • 一个 Topic 通常包含多个 MessageQueue (消息队列)，分布在不同的 Broker 上。
    • Producer 通过负载均衡算法（默认是轮询 Round Robin，也可以是 Hash 取模等）选择其中一个 MessageQueue。
  3. 发送消息：
    • Producer 与选定的 Broker（Master 节点）建立长连接。
    • 将消息发送给 Broker。

第三阶段：Broker 存储消息 (Storage - 核心机制)

这是 RocketMQ 高性能的关键。

  1. 写入 CommitLog（顺序写）：
    • Broker 收到消息后，不直接按 Topic 分类存储。
    • 而是将所有 Topic 的消息，都顺序追加写入到一个巨大的文件叫 CommitLog 中。
    • 优势：磁盘顺序写速度极快，接近内存速度，这是 RocketMQ 高吞吐的根本。
  2. 构建 ConsumerQueue（异步构建索引）：
    • 虽然消息存进了 CommitLog，但消费者怎么读？不能遍历几百 GB 的文件吧。
    • Broker 有一个后台线程（ReputMessageService），不断扫描 CommitLog。
    • 它将消息的 物理偏移量(Offset)、大小、Tag Hash 提取出来，写入到对应 Topic 的 ConsumerQueue 文件中。
    • ConsumerQueue 可以看作是索引文件，类似于字典的目录。
  3. 主从同步 (HA)：
    • 如果配置了 Slave，Master 会将数据同步给 Slave（可以是同步双写，也可以是异步复制）。

第四阶段：消费者消费消息 (Consumer Consumption)

消费者准备处理 Topic A 的消息。

  1. 获取路由与重平衡 (Rebalance)：
    • Consumer 连接 NameServer，获取 Topic A 的路由信息。
    • Rebalance：同一个消费者组（Consumer Group）里的多个消费者会分配 Topic 下的 MessageQueue。例如：4个队列，2个消费者，那么每个消费者分到 2 个队列。
  2. 拉取消息 (Pull Mechanism)：
    • RocketMQ 的消费本质上都是 Pull（拉） 模式。
    • 即使是 PushConsumer，底层也是通过长轮询 (Long Polling) 实现的：Consumer 发送拉取请求，如果 Broker 有新消息立刻返回；如果没有，Broker 会挂起请求（默认最多 15秒），一旦有新消息到达立刻唤醒返回。
  3. 读取流程：
    • Consumer 向 Broker 请求：“我要读 Topic A，Queue 1，Offset 为 100 的消息”。
    • Broker 查找 ConsumerQueue，找到 Offset 100 对应的物理位置。
    • Broker 根据物理位置去 CommitLog 读取真正的消息内容。
    • Broker 将消息返回给 Consumer。

第五阶段：消费确认 (ACK)

  1. 业务处理：Consumer 收到消息后，执行具体的业务逻辑（如扣减库存、发送短信）。
  2. 发送 ACK：
    • 业务处理成功，Consumer 返回 CONSUME_SUCCESS 给 Broker。
    • Broker 更新该 Consumer Group 在该 MessageQueue 上的消费进度（Offset），并持久化。
  3. 重试机制：
    • 如果 Consumer 业务处理失败或超时，Broker 会将消息重新发回 Broker 的重试队列（%RETRY%），等待延时后再次投递。

三、 总结流程图（文字版）

plaintext
[NameServer] <----(1. Register)---- [Broker Master/Slave]
      ^                                     ^
      | (2. Lookup Route)                   | (3. Send Msg)
      |                                     |
[Producer] -----------------------------> [Broker]
                                            |
                                            +---> [CommitLog] (Data)
                                            +---> [ConsumerQueue] (Index)
                                            |
      | (4. Lookup Route)                   | (5. Pull Msg & ACK)
      v                                     v
[Consumer] <--------------------------- [Broker]

四、 关键点总结（面试/理解重点）

  1. 读写分离的假象：RocketMQ 的写是全顺序写（CommitLog），读是随机读（通过 ConsumerQueue 索引跳读）。但利用操作系统的 PageCache 和 零拷贝 (mmap) 技术，读取性能依然非常高。
  2. NameServer 的无状态：NameServer 之间不通信，这使得它非常轻量且高可用，但也意味着 Broker 必须向所有 NameServer 注册。
  3. 推拉结合：Consumer 表面是 Push，实际底层是长轮询 Pull。这既保证了实时性，又避免了 Consumer 被 Broker 的海量消息压垮。
  4. 消息堆积能力：因为数据存储在磁盘（CommitLog）而非内存，RocketMQ 拥有极强的消息堆积能力（亿级）。
