MySQL B+树索引的原理

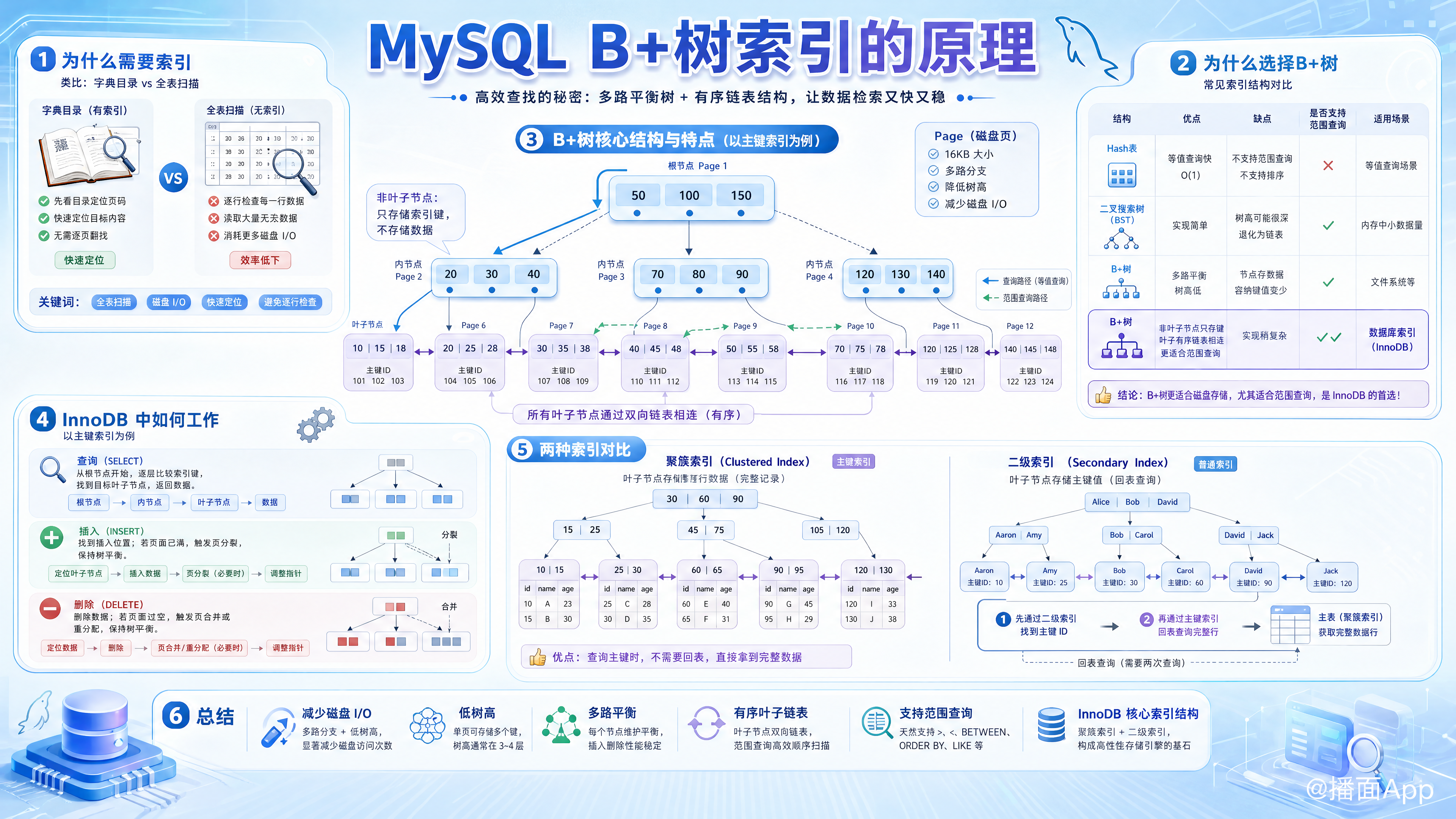

知识点图片

本文讲解了MySQL的B+树索引原理，包括其结构、为何被选择，以及InnoDB中聚簇索引和二级索引的工作方式。

我们来深入浅出地讲解一下 MySQL（特指 InnoDB 存储引擎）中 B+ 树索引的原理。

这是一个非常核心且重要的概念，理解它能帮助你写出更高效的 SQL 查询并进行数据库性能优化。

我会分步讲解：

为什么需要索引？—— 从根源问题说起
为什么选择 B+ 树？—— 数据结构的选择
B+ 树是什么样的？—— 核心结构与特点
B+ 树在 InnoDB 中如何工作？—— 查询、插入与删除
InnoDB 的两种 B+ 树索引：聚簇索引与二级索引
总结

1. 为什么需要索引？—— 从根源问题说起

想象一下一本很厚的字典，如果你想找一个单词（比如 "database"），你肯定不会从第一页开始一页一页地翻。你会利用字典的目录（按字母排序），快速定位到 "D" 开头的区域，然后再找到 "database"。

数据库中的索引就扮演着这个 "目录" 的角色。

没有索引的情况：如果你执行 SELECT * FROM user WHERE age = 30;，数据库必须从表的第一行开始，逐行检查 age 字段是否等于 30。这叫全表扫描 (Full Table Scan)。如果表有几百万甚至上亿行数据，这个过程会极其缓慢。
有索引的情况：如果在 age 字段上建立了索引，数据库会先去索引这个 "目录" 中查找 age = 30 的条目。这个目录是有序的，查找速度极快。找到后，索引会直接告诉数据库对应的数据行存放在磁盘的哪个位置，然后直接去取数据，避免了全表扫描。

核心矛盾：数据是存储在磁盘上的，而磁盘的 I/O 操作（读写）相比于内存操作是非常慢的。索引的核心目标就是 尽可能减少磁盘 I/O 的次数。

2. 为什么选择 B+ 树？—— 数据结构的选择

为了实现快速查找，我们有很多数据结构可选，比如哈希表、二叉搜索树、B-树等，但为什么 InnoDB 最终选择了 B+ 树？

vs. 哈希表 (Hash Table)
- 优点：等值查询（如 WHERE id = 100）极快，时间复杂度是 O(1)。
- 缺点：不支持范围查询（如 WHERE id > 100）。因为哈希后的值是无序的，无法进行范围查找。
- 结论：只适用于特定场景，不通用。
vs. 二叉搜索树 (Binary Search Tree)
- 缺点：在极端情况下（比如插入的数据是递增的），二叉树会退化成一个链表，时间复杂度从 O(logN) 退化成 O(N)，失去了查找优势。即使是平衡二叉树（如 AVL 树、红黑树），虽然解决了退化问题，但每个节点只存一个键值，树的高度会很深。
- 核心问题：树的高度决定了磁盘 I/O 的次数。树越深，I/O 次数越多，查询越慢。
vs. B-树 (B-Tree)
- B-树是一种多路平衡搜索树。它允许每个节点存储多个键值和数据，这使得树的 "阶" (fan-out, 分支数) 很大，从而极大地降低了树的高度。
- 例如，一棵存储百万数据的 B-树，高度可能只有 3-4 层。这意味着最多只需要 3-4 次磁盘 I/O 就能找到数据。
- 缺点：B-树的每个节点都存储了键值和数据。这使得每个节点能容纳的键值数量变少，增加了树的高度。同时，范围查询时可能需要进行回溯（遍历完一个子树，要回到父节点再进入另一个子树）。
B+ 树 (B+ Tree) 的胜出
B+ 树是 B-树的优化变种，它完美地解决了上述问题。

3. B+ 树是什么样的？—— 核心结构与特点

我们来看一下 B+ 树的核心特点，正是这些特点使其成为数据库索引的理想选择。

非叶子节点只存索引键和指针：
- 内部节点（非叶子节点）不存储数据（data），只存储索引键（key）和指向下一层节点的指针（pointer）。
- 优势：由于不存数据，一个节点（数据库中通常是一个页 Page，默认 16KB）可以容纳更多的索引键。这使得树的 "阶" 更大，树更 "矮胖"，从而进一步减少 I/O 次数。
所有数据都存储在叶子节点：
- 所有的数据记录都保存在叶子节点层。非叶子节点只是数据的索引。
叶子节点之间形成一个双向链表：
- 所有的叶子节点通过指针相互连接，形成一个有序的双向链表。
- 优势：这使得范围查询 (Range Query) 变得极其高效。当需要查询 id BETWEEN 10 AND 50 时，只需在树中找到 id=10 的位置，然后沿着叶子节点的链表向后遍历，直到 id > 50 为止，无需回溯到父节点。
所有叶子节点都在同一深度：
- 这保证了任何一次查询的 I/O 次数都是稳定且可预测的。

4. B+ 树在 InnoDB 中如何工作？

1. 数据页 (Page)
InnoDB 与磁盘交互的基本单位是 页 (Page)，默认大小为 16KB。B+ 树的一个节点就对应着一个数据页。

2. 查询过程
假设我们要执行 SELECT * FROM user WHERE id = 28;

加载根节点：MySQL 首先将 B+ 树的根节点（Root Page）从磁盘加载到内存。
二分查找：在根节点页内，通过二分查找法确定 28 应该在哪个指针指向的子节点范围内。
加载下一层节点：根据指针，从磁盘加载下一层的节点页到内存。
重复过程：重复步骤 2 和 3，逐层向下查找，直到到达叶子节点。
定位数据：在叶子节点页内，通过二分查找找到 id=28 的记录，并获取其完整的数据行（如果是聚簇索引）或主键（如果是二级索引）。

整个过程通常只需要 2-4 次磁盘 I/O，性能极高。

3. 插入/删除与平衡
当插入或删除数据时，B+ 树会通过节点分裂和节点合并等操作来动态维持树的平衡，确保树的高度始终保持在较低水平，从而保证查询性能不会下降。

5. InnoDB 的两种 B+ 树索引：聚簇索引与二级索引

这是 InnoDB B+ 树实现的精髓所在。

a. 聚簇索引 (Clustered Index)

InnoDB 表是索引组织表 (Index-Organized Table)，它的数据本身就是按照 B+ 树结构存储的。这个 B+ 树就是聚簇索引。

特点：
- 叶子节点存储完整的数据行。也就是说，数据和索引是在一起的。
- 一张表只能有一个聚簇索引，因为数据只能有一种物理存储顺序。
- 通常，聚簇索引就是主键 (Primary Key)。如果你没有定义主键，InnoDB 会选择一个唯一的非空索引代替。如果还没有，InnoDB 会隐式创建一个 6 字节的 row_id 作为聚簇索引。
优点：
- 基于主键的查询速度极快，因为找到叶子节点就找到了完整数据，无需额外 I/O。
- 数据按主键顺序物理存储，对于范围查询非常友好。
缺点：
- 插入新数据可能导致页分裂 (Page Split)，这是一种开销较大的操作。
- 主键的更新代价很高，因为它会导致对应数据行的物理移动。
- 二级索引的查询需要多一次 I/O（回表）。

b. 二级索引 (Secondary Index)，也叫辅助索引

除了聚簇索引外，表上其他的所有索引都是二级索引。例如，我们为 age 字段创建的索引。

特点：
- 二级索引的 B+ 树结构与聚簇索引类似，但叶子节点存储的不是完整的数据行，而是该行对应的主键值。
查询过程（回表）：
当使用二级索引查询时，例如 SELECT * FROM user WHERE age = 30;
1. 先在 age 字段的二级索引 B+ 树中查找 age = 30。
2. 找到对应的叶子节点，获取到匹配行的主键值 (比如 id = 150)。
3. 再用这个主键值 150 去聚簇索引 B+ 树中查找，最终在聚簇索引的叶子节点找到完整的数据行。

这个从二级索引找到主键，再用主键去聚簇索引查找数据的过程，就叫做回表 (Index Lookup)。

覆盖索引 (Covering Index)

这是一个重要的优化手段。如果查询的字段恰好在二级索引中就能全部找到，就不需要回表了。
例如：SELECT id, age FROM user WHERE age = 30;
age 索引树的叶子节点已经包含了 age 和 id（主键），所以数据库只需查询 age 索引树即可返回结果，无需回表，大大提升了查询效率。这种情况就叫覆盖索引。

6. 总结

目的：索引是为了加速数据库查询，其根本是减少磁盘 I/O 次数。
选择：InnoDB 选择 B+ 树作为索引结构，因为它矮胖（阶数高、高度低），且叶子节点链表结构非常适合范围查询。
结构：B+ 树的非叶子节点只存键和指针，数据全在叶子节点，叶子节点构成有序双向链表。
实现：在 InnoDB 中，B+ 树节点对应磁盘上的数据页。
类型：
- 聚簇索引 (主键)：叶子节点存整行数据，数据本身就是索引的一部分。
- 二级索引 (普通索引)：叶子节点存主键值，查询完整数据通常需要回表操作。
优化：利用覆盖索引可以避免回表，是常见的 SQL 优化技巧。

理解了 B+ 树的这些原理，你就能更好地理解为什么你的索引会生效或失效，以及如何设计更优的表结构和索引策略。
