当 Doris FE 收到客户端的 SQL 请求后，生成分布式物理执行计划的具体流程是怎样的？

在 Apache Doris 中，FE（Frontend）负责接收客户端的 SQL 请求，并将其转换为后端 BE（Backend）能够执行的分布式物理执行计划。

随着 Doris 2.0 版本的发布，Doris 引入了全新的现代查询优化器 Nereids（基于 Cascades 架构）。以下是以最新架构为基础，Doris FE 将一段 SQL 转化为分布式物理执行计划的具体全流程：

第一阶段：解析与语义分析（Parse & Analyze）

1. 词法与语法分析（Parsing）

动作：FE 接收到 MySQL 协议发来的 SQL 字符串后，首先经过 Parser（Nereids 中使用 ANTLR4）。
结果：将 SQL 文本解析为一棵抽象语法树（AST - Abstract Syntax Tree）。此时它只是纯粹的语法结构，没有任何数据库元数据关联。

2. 语义分析（Binding / Analyzer）

动作：将 AST 与 Doris 的元数据（Catalog）进行绑定（Bind）。
- 检查表名、列名是否存在。
- 检查用户权限。
- 类型推导（如 INT 和 DOUBLE 相加，结果推导为 DOUBLE）。
- 展开 SELECT *，解析函数签名等。
结果：生成一棵未优化的逻辑计划树（Unbound Logical Plan -> Bound Logical Plan）。

第二阶段：查询优化（Optimization）

这是最核心的环节，Nereids 优化器会将逻辑计划转化为最优的单机物理计划。

1. 基于规则的优化（RBO - Rule-Based Optimization / Rewrite）

动作：应用一系列启发式规则对逻辑计划进行等价改写。
常见规则：
- 谓词下推（Predicate Pushdown）：将 WHERE 条件尽可能推到靠近数据源的 Scan 节点。
- 列裁剪（Column Pruning）：去掉上层不需要的列，减少读取和传输。
- 常量折叠（Constant Folding）：如将 1 + 1 直接替换为 2。
- 子查询解嵌套（Subquery Unnesting）：将复杂的子查询转化为 Join 操作。

2. 基于代价的优化（CBO - Cost-Based Optimization）

动作：基于统计信息（如表的行数、列的 NDV、Min/Max、Null 比例等），估算不同执行计划的代价（CPU、内存、网络 IO），选择 Cost 最小的计划。
核心决策：
- Join Reorder：决定多表 Join 的顺序（如小表先 Join，大表后 Join）。
- Join 策略选择：决定是采用 Broadcast Join（广播小表）还是 Shuffle Join（按 Hash 重分布两表）。
- 物化视图选择（Materialized View Selection）：判断查询是否能命中已建立的异步或同步物化视图/Rollup，并改写计划直接读取视图。
结果：经过 CBO 后，生成最优的单机物理计划树（Physical Plan Tree）。树上的节点变成了具体的执行算子，如 PhysicalOlapScan、PhysicalHashJoin、PhysicalHashAggregate 等。

第三阶段：生成分布式物理执行计划（Distributed Planning）

Doris 采用 MPP（大规模并行处理）架构。单机物理计划无法直接在多台机器上并行执行，必须将其切分为多个分布式执行片段（PlanFragment）。

1. 切分 PlanFragment（插入 Exchange 节点）
FE 会自底向上遍历单机物理计划树。只要遇到需要跨节点进行网络数据传输的操作，就会在树上“切一刀”，插入 ExchangeNode（包含 DataStreamSink 和 DataStreamRecv）。

切分规则示例：
- Shuffle Join：左右两表的数据需要根据 Join Key 进行 Hash 取模打散到不同节点。此时会在 Join 节点下方切分，生成新的 Fragment。
- 两阶段聚合（Two-Phase Aggregation）：如 GROUP BY，第一阶段在 Scan 节点所在机器做本地预聚合（Update），第二阶段需要根据 Group By Key Shuffle 到特定节点做全局聚合（Merge）。这中间也会切分出新的 Fragment。
- 全局排序（ORDER BY）：本地排序后，需要汇总到一个节点进行归并排序，也会产生切分。

2. 构建 Fragment 树
经过切分后，物理计划变成了一棵 PlanFragment 树。

Fragment 内部：完全在同一个 BE 节点上的同一个线程内执行（Pipeline 引擎），没有任何网络交互。
Fragment 之间：通过 Sender（数据发送端）和 Receiver（数据接收端）进行网络数据流转。

第四阶段：实例调度与分发（Scheduling & Dispatching）

生成 PlanFragment 仅仅是规划，FE 的 Coordinator 模块还需要决定这些 Fragment 跑在哪些具体的 BE 节点上，并生成执行实例（FragmentInstance）。

1. 确定数据分布与并发度

Scan Fragment（最底层）：FE 会查询元数据，找到目标表所涉及的 Tablet（分片）存放在哪些 BE 节点上（考虑副本健康度）。然后根据 parallel_fragment_exec_instance_num（并行度参数），在这些 BE 上生成多个 Scan 实例。
上层 Fragment：根据下层数据的传输方式（Hash 分布、随机分布或单点分布）以及集群当前的负载情况，决定分配到哪些 BE 节点执行。

2. 分发给 BE 执行

FE 将计算好的 FragmentInstance 序列化，通过 RPC（Thrift/BRPC）并行发送给指定的 BE 节点。
BE 收到任务后，交由底层的 Pipeline 执行引擎开始真正的数据计算。

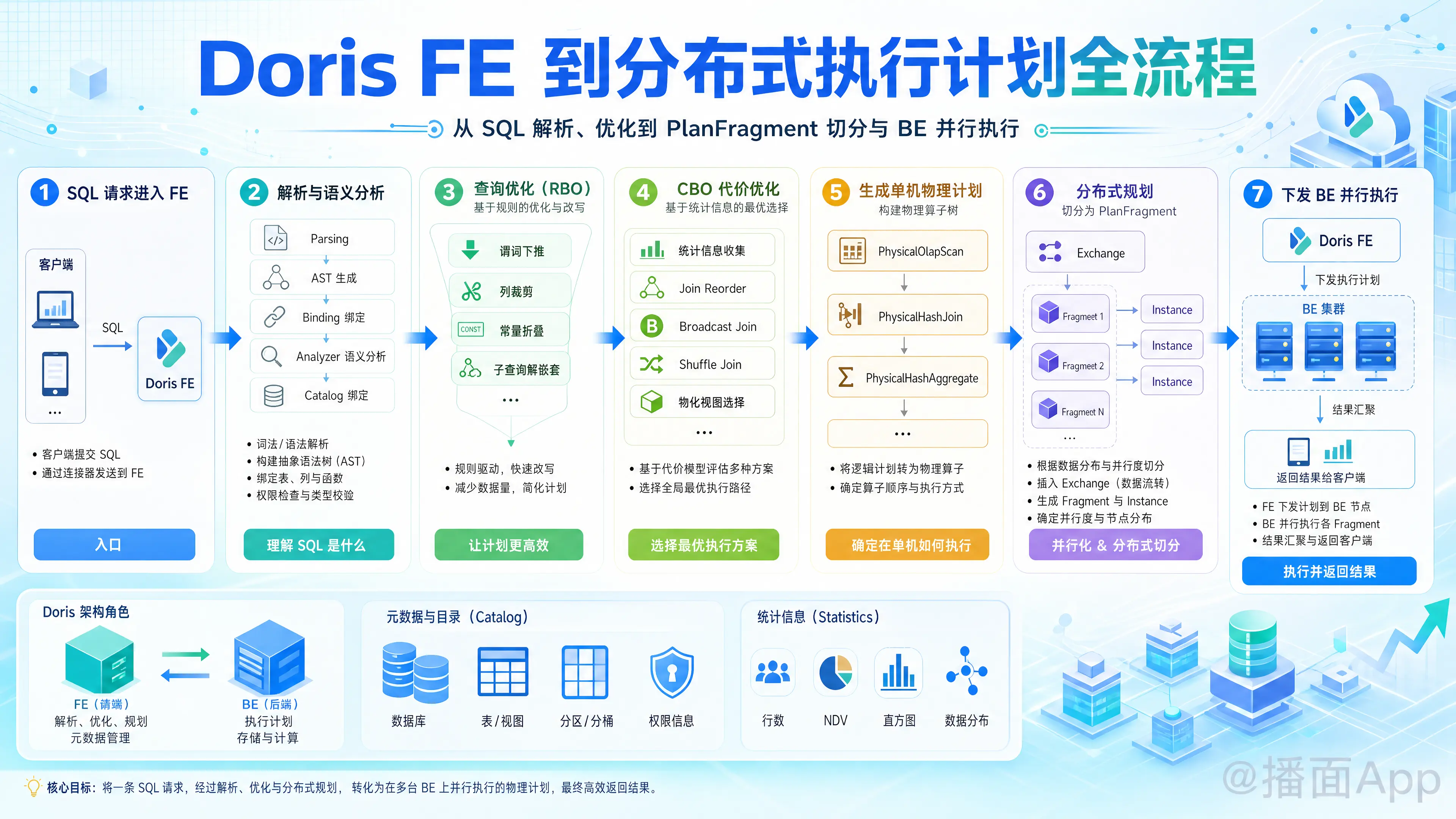

总结：数据流转全景图

可以用下面这个简化的流程图来记忆：

plaintext

SQL 请求 (Client)
  │
  ▼
[ Parser ] ---> 1. AST (抽象语法树)
  │
  ▼
[ Analyzer ] -> 2. Bound Logical Plan (绑定元数据的逻辑计划)
  │
  ▼
[ RBO ] ------> 3. Optimized Logical Plan (启发式改写后的计划)
  │
  ▼
[ CBO ] ------> 4. Single-node Physical Plan (评估代价后的单机物理算子树)
  │
  ▼
[ Planner ] --> 5. Distributed PlanFragments (按网络传输边界切分的执行片段)
  │
  ▼
[ Scheduler ]-> 6. Fragment Instances (绑定到具体 BE 节点的执行实例)
  │
  ▼
 RPC 分发至各个 BE 节点开始执行
