讲讲RocketMQ 的核心架构组成部分（NameServer、Broker、Producer、Consumer）

Apache RocketMQ 是一款由阿里巴巴开源、现为 Apache 顶级项目的分布式消息中间件。它之所以能够支撑双十一万亿级的消息洪峰，得益于其极其优秀且清晰的架构设计。

RocketMQ 的核心架构主要由四大组件构成：NameServer、Broker、Producer、Consumer。

下面为您详细拆解这四个核心组成部分及其相互关系：

1. NameServer（注册与路由中心）

你可以把 NameServer 理解为 RocketMQ 的“通讯录”或“导航仪”。它的主要作用是管理 Broker 的元数据，并为 Producer 和 Consumer 提供路由信息。

  • 极简设计（无状态）：与 Kafka 依赖 ZooKeeper 不同，RocketMQ 实现了自己轻量级的 NameServer。NameServer 节点之间是互不通信的（无状态），这使得它的扩缩容极其简单，不会有主从选举的复杂性。
  • 路由注册：Broker 在启动时，会向所有的 NameServer 节点注册自己的信息（包括 IP、端口、以及维护的 Topic 等信息），并且每隔 30 秒发送一次心跳包。
  • 路由发现：Producer 和 Consumer 在发送或消费消息前，会先向 NameServer 集群中的任意一台机器拉取路由信息（比如某个 Topic 在哪些 Broker 上，有几个队列等），并缓存在本地。如果某个 NameServer 挂了，客户端会自动切换到其他节点。

2. Broker（消息存储与转发中心）

Broker 是 RocketMQ 的“心脏”和“苦力”，负责消息的接收、存储、分发和高可用保证。它是系统中最重的组件。

  • 主从架构（高可用）：Broker 通常采用集群部署，分为 Master（主节点） 和 Slave（从节点）。
    • Master：处理消息的读写请求。
    • Slave：主要负责数据的备份（同步或异步复制 Master 的数据）。在 Master 繁忙或宕机时，Consumer 可以从 Slave 读取消息，保证高可用。
  • 存储机制：Broker 内部有三个非常核心的存储文件：
    • CommitLog：所有 Topic 的消息物理上都顺序追加写入这个文件，保证了极高的写入吞吐量（顺序写磁盘）。
    • ConsumeQueue：逻辑消费队列，相当于 CommitLog 的索引。Consumer 通过它来查找指定 Topic 的消息在 CommitLog 中的物理位置。
    • IndexFile：哈希索引文件，用于支持通过 Message Key 或唯一 ID 快速查询消息。
  • Topic 与 Queue：一个 Broker 上可以创建多个 Topic（主题），一个 Topic 会被分成多个 Queue（队列）分布在不同的 Broker 上，以此实现分布式存储和负载均衡。

3. Producer（消息生产者）

Producer 负责业务系统的消息生成，并将消息发送到 Broker。

  • 获取路由：Producer 启动时，从 NameServer 获取目标 Topic 的路由信息（知道有哪些 Broker 和 Queue 可以发）。
  • 负载均衡：Producer 发送消息时，默认采用轮询的方式，将消息均匀地发送到不同的 Queue 中，从而实现 Broker 集群的负载均衡。如果是顺序消息，Producer 会利用 Hash 算法将同一业务键（如订单ID）的消息固定发送到同一个 Queue。
  • 发送模式：支持三种发送方式：
    • 同步发送（Sync）：发送后等待 Broker 响应，可靠性最高，适用于重要通知。
    • 异步发送（Async）：发送后不阻塞，通过回调函数处理响应，适用于对响应时间敏感的场景。
    • 单向发送（Oneway）：只管发，不等待响应，速度最快，可靠性最低，适用于日志收集等场景。

4. Consumer（消息消费者）

Consumer 负责从 Broker 拉取消息，并提供给业务系统进行消费处理。

  • 消费者组（Consumer Group）：RocketMQ 引入了“组”的概念。同一类 Consumer（消费逻辑相同）组成一个 Group。
  • 两种消费模式：
    • 集群消费（Clustering）：最常用的模式。同一个 Group 下的 Consumer 平摊消费该 Topic 的消息。比如 Topic 有 4 个 Queue，2 个 Consumer，那么每个 Consumer 会负责 2 个 Queue。
    • 广播消费（Broadcasting）：同一个 Group 下的每一个 Consumer 都会收到该 Topic 的全量消息。
  • 消息获取方式：
    • Pull（拉模式）：Consumer 主动从 Broker 拉取消息。
    • Push（推模式）：用户感觉是 Broker 主动推过来的，但底层其实本质上还是 Pull（长轮询机制）。Consumer 会不断向 Broker 发送拉取请求，Broker 如果没有新消息会挂起请求一段时间，等有消息了再立刻返回，既保证了低延迟，又避免了 Broker 的巨大推送压力。
  • 消费进度管理（Offset）：Consumer 消费完消息后，会向 Broker 提交消费进度（Offset），Broker 记录下来。这样即使 Consumer 重启，也能知道从哪里继续消费，避免消息丢失。

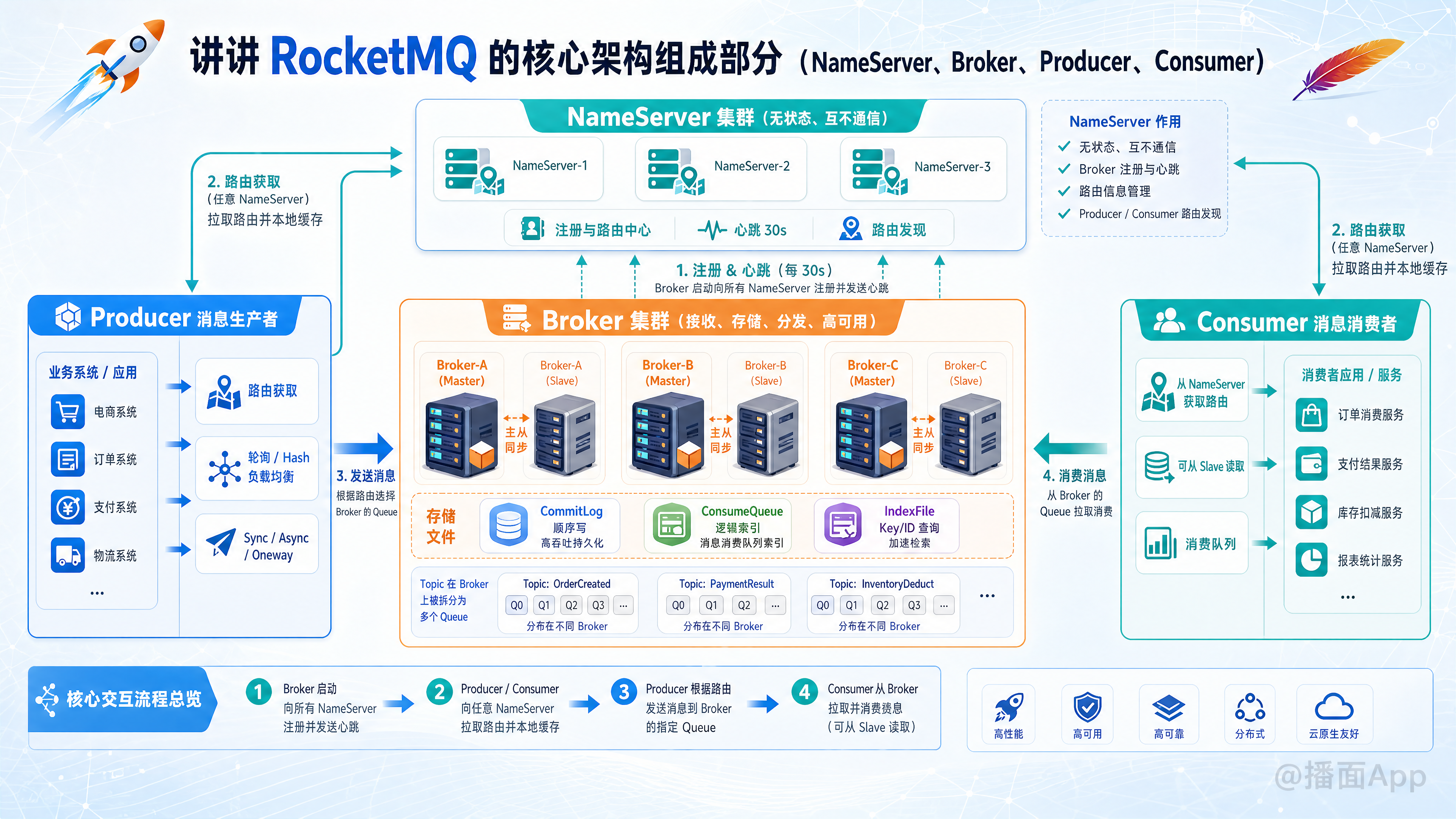

综合运转流程图解（工作流）

我们可以把这四个组件串联起来，看看一条消息的完整生命周期：

  1. 启动准备：首先启动 NameServer，随后启动 Broker。Broker 启动后，轮询所有的 NameServer 进行注册并保持心跳。
  2. 生产者发送：Producer 启动，向 NameServer 拉取 TopicA 的路由信息。Producer 发现 TopicA 分布在 Broker1 和 Broker2 上，于是通过负载均衡算法选定 Broker1 的某个 Queue，将消息发送过去。
  3. Broker 存储：Broker1 (Master) 收到消息，顺序写入本地的 CommitLog，并异步构建 ConsumeQueue 和 IndexFile 的索引。同时，Broker1 (Slave) 同步或异步地将这条消息复制过去。
  4. 消费者消费：Consumer 启动，向 NameServer 拉取路由信息，找到 Broker1。Consumer 向 Broker1 发起长轮询请求，Broker1 通过 ConsumeQueue 找到对应的物理消息返回给 Consumer。Consumer 业务处理完成后，向 Broker 提交消费进度（Offset）。

总结：
RocketMQ 的架构中，NameServer 保证了系统的动态伸缩能力，Broker 实现了消息的高性能存储与高可用，Producer 和 Consumer 提供了丰富灵活的消息收发策略。四个组件各司其职，共同支撑起了庞大的分布式消息体系。
