Netty 的内存池（PoolArena）是如何划分内存区域的？

Netty 的内存池设计受到了 Jemalloc 内存分配算法的深度启发，其核心目标是：在极高并发下减少锁竞争，并最大程度降低内存碎片。

Netty 的内存池（以 PoolArena 为核心）将内存划分为了多个层级和区域。我们可以从 分配单位（层级结构） 和 分配规格（内存大小） 两个维度来理解它的划分。

一、核心层级划分（物理/逻辑结构）

Netty 的内存池从上到下构成了严格的层级结构：PoolArena -> PoolChunk -> Page -> PoolSubpage。

1. PoolArena (内存竞技场)

角色：整个内存池的管理者，相当于一个内存分发中心。
划分机制：为了减少多线程并发申请内存时的锁竞争，Netty 默认会创建多个 PoolArena（通常与 CPU 核心数相关，默认是 CPU 核数 × 2）。线程在第一次申请内存时，会被绑定到一个负载最轻的 PoolArena 上。
分类：分为 HeapArena（管理堆内存）和 DirectArena（管理堆外直接内存）。

2. PoolChunk (内存块)

角色：向操作系统/JVM申请内存的基本单位。
大小：默认大小为 16MB。
内部结构（伙伴算法）：
- 一个 Chunk 被划分为 2048 个 Page（页）。
- 内部使用一棵满二叉树（伙伴分配算法）来管理这些 Page。二叉树共有 12 层（0-11），第 11 层的叶子节点共有 2048 个，每个叶子节点代表一个 Page。这种设计能够极快地找到连续的空闲 Page，有效防止外部碎片。

3. Page (内存页)

角色：PoolChunk 内部的基本分配单位。
大小：默认大小为 8KB。
机制：当申请的内存大于等于 8KB 时，Arena 会直接在 Chunk 的二叉树中分配一个或多个连续的 Page 给用户。

4. PoolSubpage (子页)

角色：用于处理小于 8KB 的小内存分配。
机制：如果直接分配一个 8KB 的 Page 给一个小对象（比如只申请 16 字节），会造成巨大的内部碎片。因此，Netty 会把一个完整的 Page（8KB）按指定规格切分成多个相等大小的 Element（内存小块），由 PoolSubpage 进行管理。
内部结构：使用 位图 (Bitmap) 来记录每个小块是空闲还是被占用。

二、按申请尺寸的区域划分（规格分类）

当我们向 Netty 申请内存时，Netty 会根据申请容量（Capacity）的大小，将请求路由到不同的区域进行处理。

(注：Netty 4.1.45 之后，为了向 Jemalloc 4 靠拢，去掉了 Tiny 类别，将其合并入了 Small，以下基于现代版本的 Netty 讲解)

1. Small 内存区域（<= 8KB）

范围：申请的内存在 [16B, 8KB) 之间。
分配策略：由 PoolSubpage 分配。
- Netty 会把请求的尺寸向上取整到最近的规格（例如：16B, 32B, 64B... 到 8KB）。
- 去 PoolArena 的 smallSubpagePools 数组（一个存放 PoolSubpage 的数组）中找到对应规格的 Subpage。
- 通过 Bitmap 找到 Subpage 中空闲的小块（Element）分配出去。

2. Normal 内存区域（8KB ~ 16MB）

范围：申请的内存在 [8KB, 16MB] 之间。
分配策略：由 PoolChunk 按 Page 分配。
- 同样向上取整（比如申请 9KB 会按 16KB 分配，即 2 个 Page）。
- 在 PoolChunk 的二叉树（伙伴系统）中，寻找满足连续 Page 数量的节点分配给请求。
- Arena 中有多个 ChunkList（如 q000, q025, q050, q075, q100），根据 Chunk 的内存使用率将它们分类，优先从使用率高的 Chunk 中分配，以提高内存利用率。

3. Huge 内存区域（> 16MB）

范围：申请的内存大于 16MB。
分配策略：不进入内存池。
- 对于这种超大内存，Netty 认为将其池化的成本高于收益。
- 直接向 JVM/操作系统申请一块不受内存池管理的内存（Unpooled），使用完毕后直接销毁。

三、极高并发的秘密：PoolThreadCache (线程本地缓存)

为了进一步减少去 PoolArena 申请内存时的锁竞争（哪怕 PoolArena 已经有多个了），Netty 引入了 PoolThreadCache。

机制：每个 Netty 的 I/O 线程内部，都有一个属于自己的本地缓存（类似 ThreadLocal）。
工作流：
1. 线程申请内存时，首先检查自己的 PoolThreadCache。
2. PoolThreadCache 内部按照 Small, Normal 等规格维护了多个 MemoryRegionCache（队列）。
3. 如果本地缓存有空闲的内存块，直接分配，全程无锁，速度极快。
4. 如果本地缓存没有，再去 PoolArena 申请（此时才可能发生锁竞争），申请到之后，后续释放时也会优先放回本地缓存。

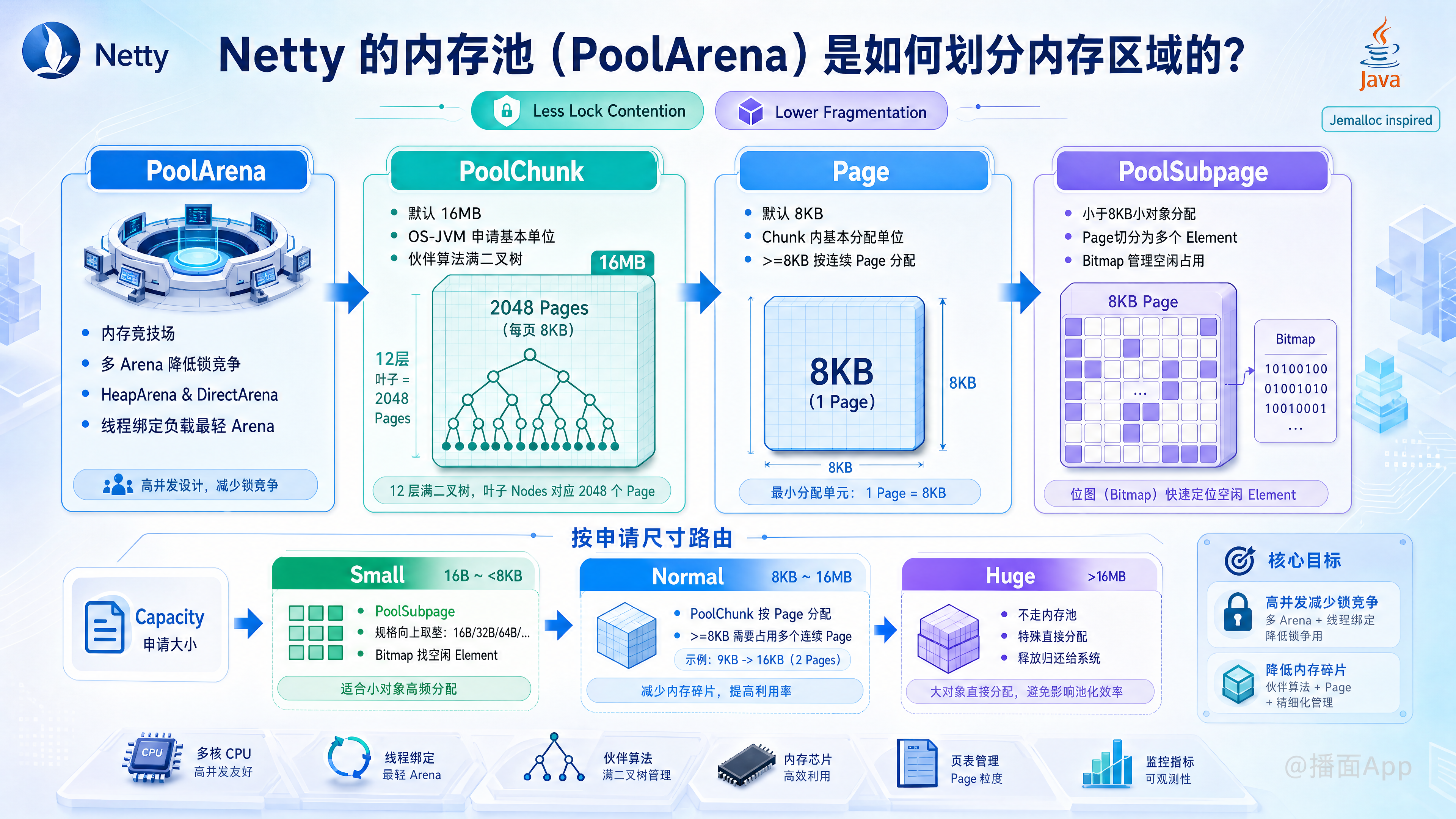

总结：Netty 内存区域划分全景图

你可以用下面这个简化的流程图在脑海中建立模型：

plaintext

请求分配内存 (size)
  │
  ├─> size > 16MB (Huge)
  │     └── 非池化分配，直接向 OS/JVM 申请。
  │
  └─> size <= 16MB (进入池化流程)
        │
        ├─ 1. 尝试从 [线程本地缓存 PoolThreadCache] 中获取 (无锁操作) --> 成功则返回
        │
        └─ 2. 缓存未命中，进入绑定的 [PoolArena] 分配 (加锁操作)
               │
               ├─ size >= 8KB (Normal)
               │    └── 在 [PoolChunk] 的满二叉树中，分配 1 到多个连续的 [Page]
               │
               └─ size < 8KB (Small)
                    └── 在 PoolArena 的数组中找对应规格的 [PoolSubpage] (由 Page 切割而来)，通过 Bitmap 分配小块。

通过这种宏观分 Arena、中观分 Chunk/Page、微观分 Subpage，以及配合线程本地缓存的设计，Netty 实现了极其彪悍的内存分配性能，这也是它能支撑千万级并发的核心基石之一。
