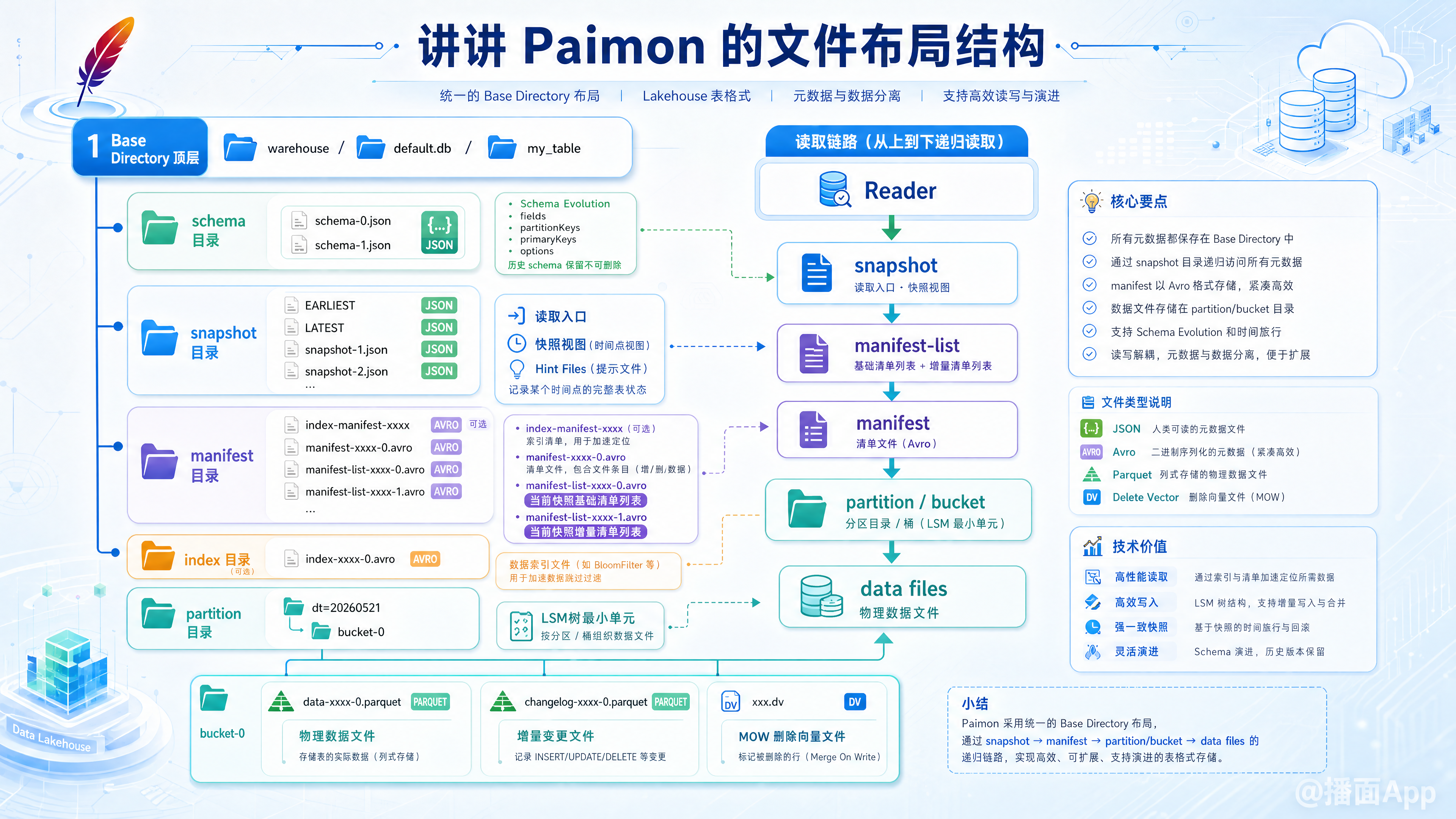

讲讲Paimon的文件布局结构

知识点图片

在 Apache Paimon 中，表的所有文件都存储在一个统一的基准目录（Base Directory，通常在 warehouse/database_name/table_name 下）下。Paimon 的底层文件布局采用了高度解耦和分层的架构设计。

通过从 Paimon 的 snapshot 目录开始，读取器（Reader）可以递归地访问到表的所有元数据，进而找到真实的底层物理数据文件。

一、 Paimon 文件布局整体结构树

一个典型分区表的底层目录与文件结构如下所示：

plaintext
warehouse (或者是 warehouse 的根目录)
└── default.db (数据库目录)
    └── my_table (表目录)
        ├── schema (Schema 目录)
        │   ├── schema-0 (JSON)
        │   └── schema-1 (JSON)
        ├── snapshot (Snapshot 目录)
        │   ├── EARLIEST (快照起点 Hint 文件)
        │   ├── LATEST (快照终点 Hint 文件)
        │   ├── snapshot-1 (JSON)
        │   └── snapshot-2 (JSON)
        ├── manifest (Manifest 目录)
        │   ├── index-manifest-xxxx (可选)
        │   ├── manifest-xxxx-0 (Avro)
        │   ├── manifest-list-xxxx-0 (Avro，当前快照的基础清单列表)
        │   └── manifest-list-xxxx-1 (Avro，当前快照产生的增量清单列表)
        ├── index (Index 目录 - 可选)
        │   └── index-xxxx-0
        └── [partition_directory] (分区目录，如 dt=20260521)
            └── bucket-0 (Bucket 目录，LSM 树最小单元)
                ├── data-xxxx-0.parquet (物理数据文件)
                ├── changelog-xxxx-0.parquet (Changelog 增量变更文件)
                └── xxx.dv (MOW模式下的删除向量文件)

二、 核心目录与文件详解

1. Schema 目录 (schema/)

  • 文件命名与格式：命名为 schema-N（自 0 开始递增），格式为 JSON。
  • 内容与作用：存储表的结构定义版本。每当对表执行 ALTER TABLE 演进 Schema 或更新参数（Options）时，都会在此目录下生成一个版本递增的新 JSON 文件。
    • 核心字段：fields（包含为每一列分配的唯一自增 id，以此支持字段重命名、增删等 Schema Evolution 演进）；partitionKeys（分区字段）；primaryKeys（主键定义）；options（表参数选项）。
  • 保留机制：历史 schema 文件不能被物理删除，因为有些存量的 Data Files 依然需要依赖旧 schema 才能正确被解析。

2. Snapshot 目录 (snapshot/)

  • 文件命名与格式：命名为 snapshot-N（自 1 开始连续递增），格式为 JSON。
  • 内容与作用：快照代表了表在特定提交时间点的完整数据集视图。它是整个读取流程的初始入口。
    • EARLIEST 与 LATEST：这两个是快照版本提示文件（Hint Files）。它们以简化的文本记录当前的最老/最新快照 ID，供 Reader 启动时迅速定位。
    • 快照 JSON 字段：包含当前快照绑定的 schemaId、当前快照的数据状态由哪些元数据组成（baseManifestList 基础清单、deltaManifestList 增量变更清单、changelogManifestList 增量变更 Changelog 清单）、提交类型（commitKind，如 APPEND/COMPACT 等）、水印（watermark）等。

3. Manifest 目录 (manifest/)

  • 文件命名与格式：包含 manifest-list 与 manifest 文件，格式为 Avro。
  • 清单列表（Manifest List）：
    • 作用：它是连接快照和具体清单文件之间的桥梁。
    • 内部结构：存储了一个或多个 Manifest 物理文件的元数据信息（文件名、文件大小、新增/逻辑删除的文件个数），同时维护了 _PARTITION_STATS（分区级统计指标，如分区字段的最大/最小值等）。在查询时，Reader 仅通过读取轻量级的 Manifest List，即可直接根据分区范围过滤掉无关的 Manifest 文件。
  • 清单文件（Manifest File）：
    • 作用：描述具体的底层物理数据文件（Data File）和增量变更文件（Changelog File）的变化明细。
    • 内容：详细记录了每一次提交对应哪些 LSM 数据文件是新增的（ADD 状态），哪些数据文件已被 compact 清除/逻辑删除（DELETE 状态）。

4. Index 目录 (index/ - 可选)

  • 内容与作用：存储哈希桶的全局索引文件（Global Index），一般在启用主键表的跨分区去重（Cross Partition Upsert）或特定的动态桶（Dynamic Bucket）模式时生成，用以加速主键到 Bucket 映射关系的定位。

5. 分区与 Bucket 目录（Data Directories）

Paimon 的实际数据存储物理路径位于分区和 Bucket 子目录下。

  • 分区划分：采用与 Apache Hive 相同的 key=value 目录结构隔离物理文件。如果表未定义分区，则所有数据都在表根目录下。
  • Bucket 划分：在每个分区（或未分区表的根目录）下，根据配置分成若干个 bucket-N 子目录。每一个 Bucket 对应一个独立的读写切片，是一个独立的 LSM 树存储结构。
  • Bucket 内部存储的文件类型：
    • Data Files（物理数据文件）：格式通常为 data-${uuid}-${id}.${format}，支持 Parquet（推荐列存）、ORC、Avro 等文件格式。
      • 主键表数据文件：除常规字段列外，还会物理存储额外的隐式元数据列（如主键前缀 _KEY_ 列、_VALUE_KIND 行为标志、_SEQUENCE_NUMBER 变更序号），用以支持 LSM 的合并引擎。
      • 无主键表数据文件：只存储普通的业务列数据。
    • Changelog Files（增量变更文件）：结构与普通数据文件完全相同，仅在表配置了相应的 changelog-producer 时生成，存储准确的增量变更流。
    • Deletion Vectors Files（删除向量文件）：在 Merge-on-Write 模式（MOW）下，如果记录被物理更新或删除，系统会在当前 Bucket 内生成对应的 .dv 文件，记录具体文件里被删除数据行的 Offset，避免高成本的多路归并。
