Apache Flink 的内存管理机制是其能够高效处理海量数据的核心原因之一。为了避免 JVM 垃圾回收（GC）带来的停顿问题，并且提高数据传输和存储的效率，Flink 大量使用了堆外内存（Off-Heap Memory）。

自 Flink 1.10 版本对 TaskManager 内存模型进行全面重构后，堆外内存的管理变得更加精细。以下是对 Flink 堆外内存的详细解析：

---

一、 为什么 Flink 要使用堆外内存？

在 Java 生态中，直接将所有对象塞进 JVM 堆内存（Heap）会导致严重的性能问题：

1. 打破 GC 瓶颈： 处理海量数据时，如果所有数据都以 Java 对象的形式存在堆中，会导致频繁的 Minor GC，甚至触发 Full GC，造成严重的 Stop-The-World（STW）延迟。堆外内存不受 JVM 垃圾回收器管理，直接避免了这一问题。
2. 避免序列化/反序列化开销： Flink 将数据序列化为二进制字节数组存储在堆外内存的 MemorySegment 中，计算（如排序、哈希）直接基于二进制数据进行，无需频繁反序列化为 Java 对象。
3. 零拷贝（Zero-Copy）与高效 I/O： 在网络传输（如 Task 之间 Shuffle 数据）和磁盘 I/O 时，底层操作系统可以直接从堆外内存（DirectByteBuffer）读取数据，避免了将数据从 JVM 堆复制到系统内核态缓冲区的额外开销。
4. 降低内存占用： Java 对象有很大的对象头（Object Header）开销。序列化后的二进制数据在堆外内存中排列非常紧凑，大大提高了内存利用率。

---

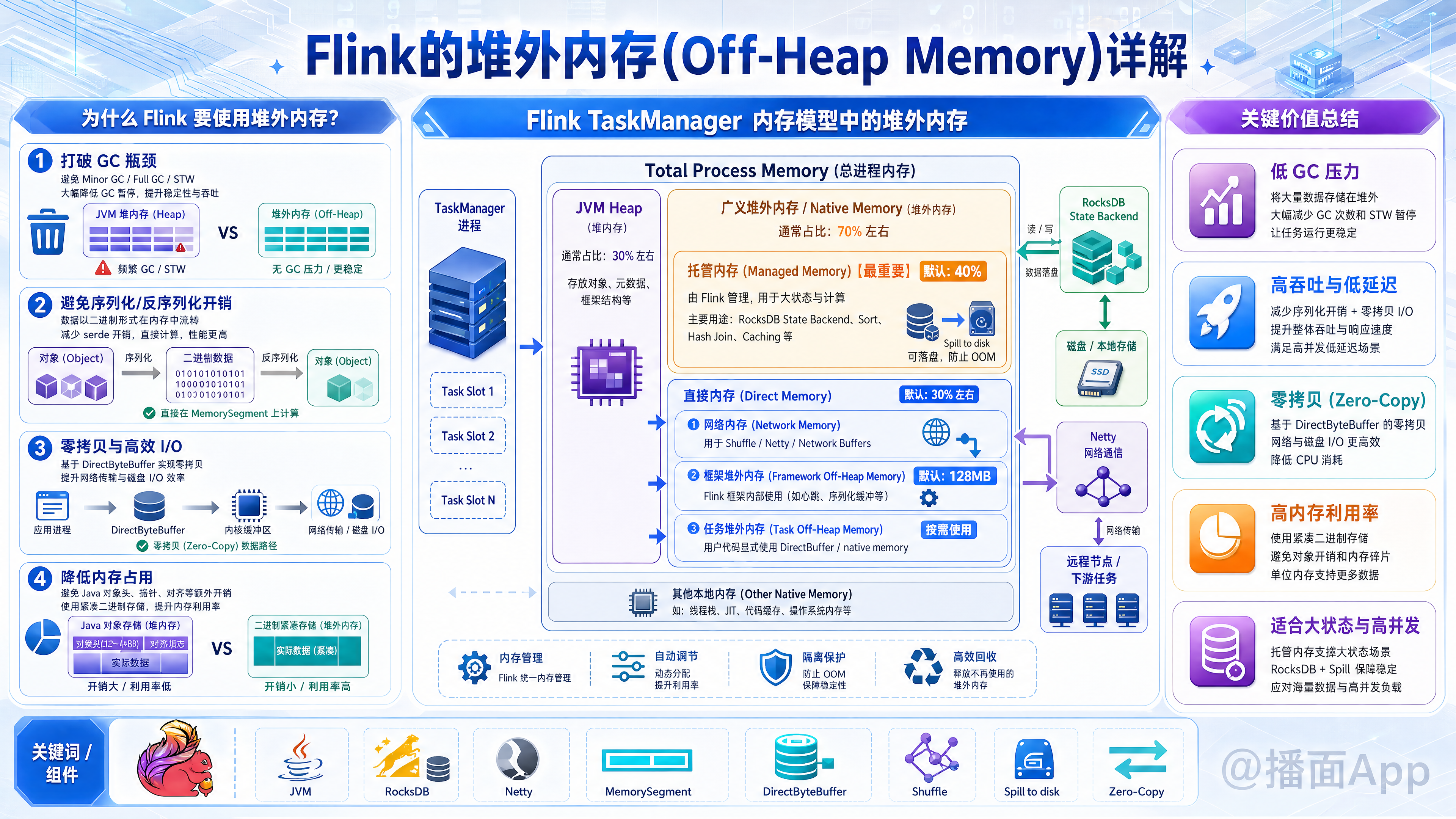

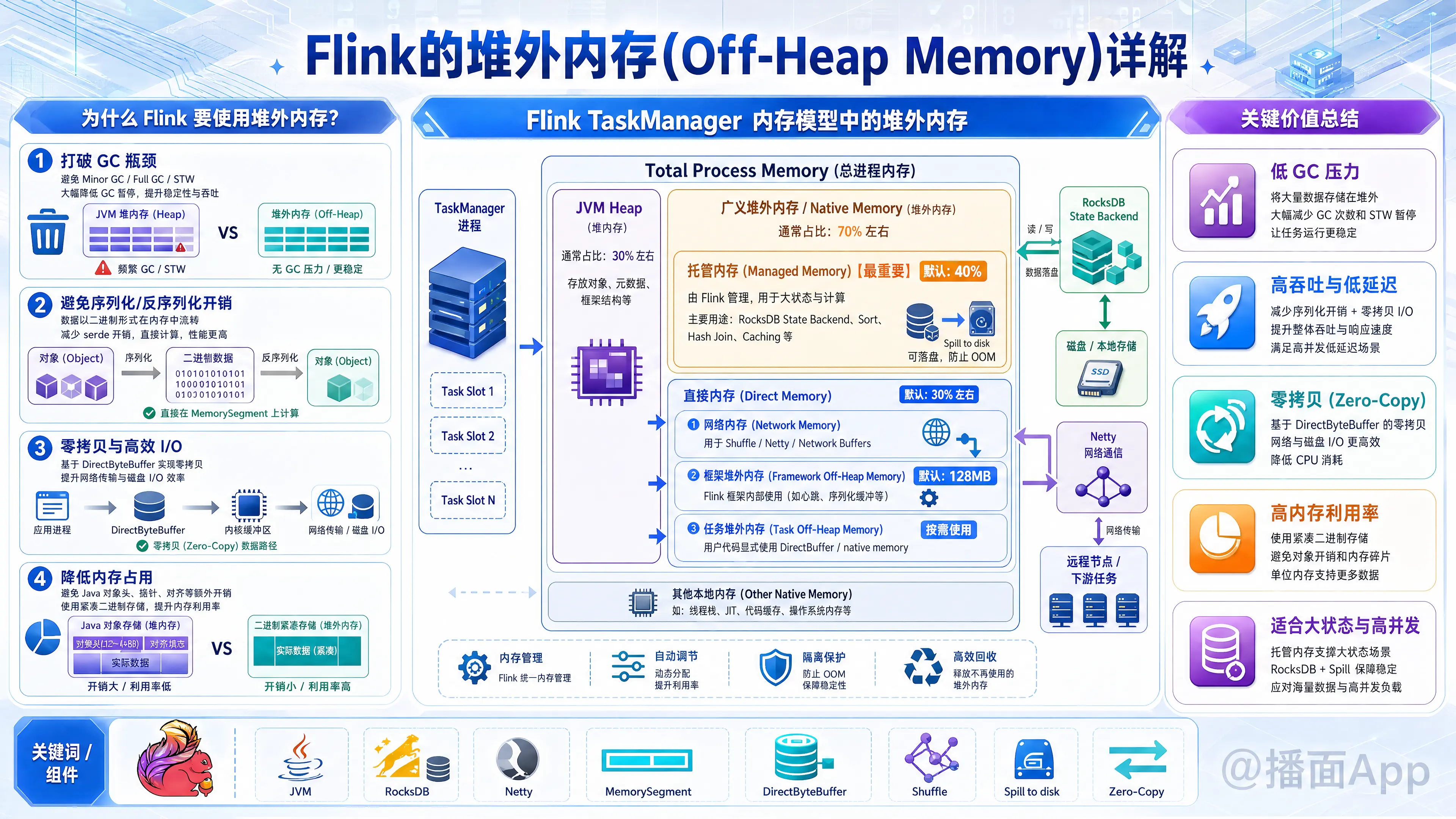

二、 Flink TaskManager 内存模型中的堆外内存

在 Flink 现代内存模型（Total Process Memory）中，除了 JVM Heap 之外，其余几乎都属于广义的堆外内存（Native Memory）。具体可以分为以下几个关键部分：

1. 托管内存 (Managed Memory)

这是 Flink 最重要的堆外内存部分，由 Flink 直接统一分配和管理。

• 用途：
  • RocksDB State Backend： 当使用 RocksDB 作为状态后端时，由于 RocksDB 是 C++ 编写的，它的 Block Cache、Write Buffer 等都需要使用 Native 内存。Flink 会将托管内存分配给 RocksDB 使用。
  • 批处理算子（Batch Operators）： 在批处理中，排序（Sort）、哈希表（Hash Join）、缓存（Caching）等操作会大量使用托管内存。
• 特点： 即使超出限制，Flink 也通常能通过落盘（Spill to disk）机制防止 OOM。
• 配置： 默认占据总 Flink 内存的 40% (taskmanager.memory.managed.fraction)。

2. 直接内存 (Direct Memory)

基于 Java 的 DirectByteBuffer 分配的内存。

• 网络内存 (Network Memory)：
  • 用途： 用于 TaskManager 之间的数据传输（Shuffle）。Netty 使用这部分内存来作为网络通信的缓冲区（Network Buffers）。
  • 配置： 默认占比 10% (taskmanager.memory.network.fraction)。
• 框架堆外内存 (Framework Off-Heap Memory)：
  • 用途： Flink 框架自身内部使用的堆外内存（高级功能，普通用户极少用到）。
  • 配置： 默认非常小（128 MB），一般不需要修改。
• 任务堆外内存 (Task Off-Heap Memory)：
  • 用途： 用户编写的 Flink 算子代码中，显式调用的 DirectByteBuffer 内存。
  • 配置： 默认大小为 0 (taskmanager.memory.task.off-heap.size)。如果你的自定义代码中使用了直接内存，必须手动调大此值，否则会报 Direct Memory OOM。

3. JVM 特有开销 (JVM Overhead & Metaspace)

这部分虽然不由 Flink 直接控制数据的读写，但也是进程占用的物理（堆外）内存。

• JVM Metaspace（元空间）： 存储类元数据、常量池等。
• JVM Overhead（JVM 额外开销）： 线程栈（Thread Stack）、JNI 编译代码、JVM 内部结构等所需的本地内存。

---

三、 核心应用场景深度剖析

1. RocksDB 与堆外内存

RocksDB 是 Flink 处理 TB 级别状态的首选状态后端。

• 痛点： 过去，RocksDB 的内存使用是“黑盒”，极易导致 YARN 或 K8s 容器因为总内存超用被杀掉（OOMKilled）。
• Flink 的解法： Flink 默认开启了 state.backend.rocksdb.memory.managed 参数。Flink 会将 Managed Memory 的额度严格传递给 RocksDB 的 Cache 和 Write Buffer。这使得 RocksDB 的内存占用被死死限制在 Flink 托管内存的范围内，大大降低了本地内存泄漏或超用的风险。

2. Netty 网络传输与堆外内存

• 当上游算子产生数据时，数据被序列化并写入 Network Buffer（由直接内存申请）。
• Netty 直接将这些 Direct Buffer 发送到网络套接字（Socket）。
• 下游接收时，Netty 直接将网络字节流写入下游的 Direct Buffer 中。
• 全程没有进入过 JVM 堆内存，实现了极致的网络吞吐量。

---

四、 关键配置参数总结

以下是 flink-conf.yaml 中与堆外内存息息相关的配置项：

---

五、 常见堆外内存问题排查与解决

1. 报错：java.lang.OutOfMemoryError: Direct buffer memory

• 原因： Flink 进程申请的 Direct Memory 超过了 JVM 启动参数 -XX:MaxDirectMemorySize 的限制。通常是因为网络传输极度拥堵（需要更多 Network Buffer）或者用户自定义代码（包含第三方库）泄漏了 DirectByteBuffer。
• 解决：
  1. 检查是否有数据倾斜导致网络拥堵。
  2. 如果使用自定义代码（如自定义的 Redis 客户端等），检查是否有未释放的堆外内存。
  3. 适当调大 taskmanager.memory.network.fraction 或 taskmanager.memory.task.off-heap.size。

2. 报错：容器被 YARN / Kubernetes 杀掉 (OOMKilled / Exit code 137)

• 原因： Flink 进程使用的总物理内存超过了容器申请的上限（taskmanager.memory.process.size）。由于 JVM 堆内存有严格的 -Xmx 限制，这绝大多数情况下是因为 Native Memory / 堆外内存超用引起的。
• 排查与解决：
  1. RocksDB 导致： 确认 state.backend.rocksdb.memory.managed 开启。如果不生效，可以尝试调大 JVM Overhead 给 RocksDB 留出更多安全边际。
  2. JNI 库泄漏： 如果用户代码使用了其他 C++ / Python 库（如机器学习模型库、自定义加解密库），这些库申请的内存不在 Flink 监控范围内，容易引发 OOMKilled。
  3. 线程数过多： 每个线程都有 Thread Stack（通常 1MB），如果创建了几千个线程，会消耗大量 Native Memory。
  4. 解决： 调大 taskmanager.memory.jvm-overhead.max 或减小 Flink 总内存但保持 Process 内存不变，给非托管的堆外内存腾出空间。

总结

理解 Flink 的堆外内存，核心在于区分 托管内存（RocksDB/批处理） 和 直接内存（网络传输/用户代码）。通过将海量数据的计算和缓存移出 JVM 堆，Flink 成功实现了高吞吐、低延迟，并且彻底摆脱了传统 Java 大数据框架常见的“GC 噩梦”。
