Spring Cloud LoadBalancer 原理详解

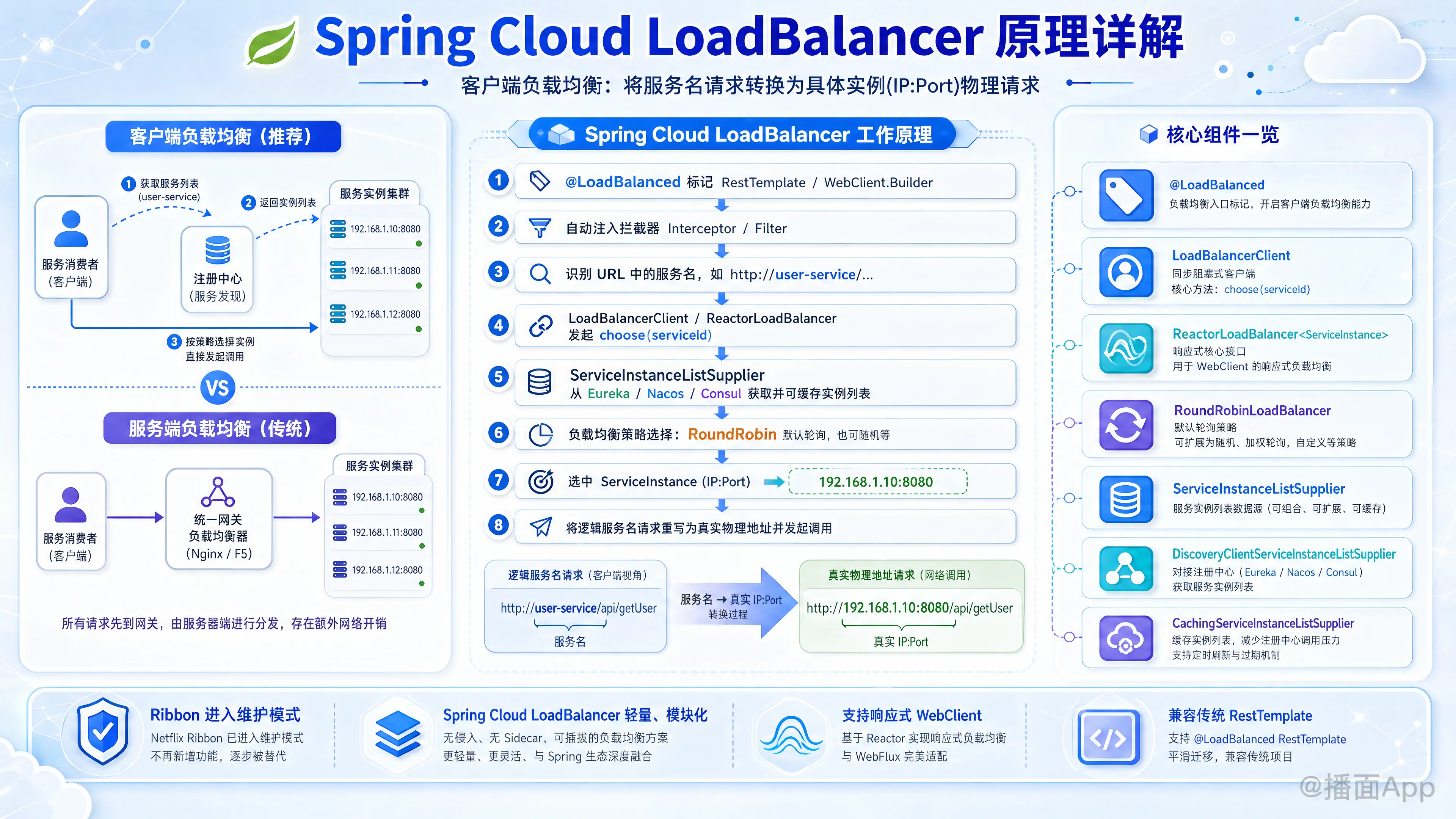

知识点图片

本文剖析Spring Cloud LoadBalancer工作原理：通过拦截器将服务名请求，经由服务发现、策略选择（如轮询）等步骤，最终转换为对具体服务实例（IP:Port）的物理请求，实现客户端负载均衡。

我们来深入、详细地剖析一下 Spring Cloud LoadBalancer 的工作原理。

Spring Cloud LoadBalancer 是 Spring Cloud 官方提供的客户端负载均衡器，用于替代进入维护模式的 Netflix Ribbon。它是一个轻量级、模块化、支持响应式编程的解决方案。

一、 核心思想：客户端负载均衡

首先要理解什么是客户端负载均衡。与 Nginx、F5 这类服务端负载均衡不同，客户端负载均衡器是集成在服务消费者（客户端）代码中的。

  • 服务端负载均衡：客户端将请求发送给一个负载均衡服务器（如 Nginx），由该服务器根据策略将请求转发到后端的某一个服务实例。客户端对此过程无感知。
  • 客户端负载均衡：客户端从服务注册中心（如 Eureka, Nacos, Consul）获取一个可用服务实例的列表，然后自己根据某种负载均衡策略（如轮询、随机）选择一个实例，直接向这个实例的 IP 和端口发起请求。

Spring Cloud LoadBalancer 正是实现了这一思想。

二、 背景：为什么需要 Spring Cloud LoadBalancer？

Netflix Ribbon 曾是 Spring Cloud 中默认的客户端负载均衡器，但它已经进入维护模式，不再积极开发。主要原因有：

  1. 阻塞式 API：Ribbon 的核心 API 是基于阻塞式 I/O 的，这与 Spring 5 之后大力推行的响应式编程模型（Project Reactor, WebFlux）不兼容。
  2. 技术栈老旧：依赖了一些较旧的库。

因此，Spring Cloud 团队开发了 Spring Cloud LoadBalancer，它基于响应式编程模型，能更好地与 WebClient 等非阻塞客户端集成，同时也完全兼容传统的 RestTemplate。

三、 核心组件

要理解其工作原理，首先要了解它的几个关键组件：

  1. @LoadBalanced：

    • 这是一个标记注解。当你在 RestTemplate 或 WebClient.Builder 的 Bean 上添加此注解时，Spring 会自动为其配置一个拦截器（Interceptor/Filter），这个拦截器就是实现负载均衡的关键入口。

  2. LoadBalancerClient：

    • 这是一个核心接口，提供了负载均衡的基本操作。它最重要的方法是 choose(String serviceId)，用于根据服务 ID 选择一个 ServiceInstance（服务实例）。

  3. ReactorLoadBalancer<ServiceInstance>：

    • 这是负载均衡器的响应式核心接口。它定义了 choose() 方法，返回一个 Mono<Response<ServiceInstance>>。所有负载均衡算法（如轮询、随机）都是这个接口的实现。
    • 默认实现是 RoundRobinLoadBalancer（轮询）。

  4. ServiceInstanceListSupplier：

    • 这是整个机制的数据源，负责提供可用服务实例的列表。它是一个非常灵活的设计，通过责任链模式组合了多个功能。
    • 常见的 Supplier 实现：
      • DiscoveryClientServiceInstanceListSupplier：最基础的 Supplier，它通过 DiscoveryClient (服务发现客户端) 从 Eureka, Nacos 等注册中心获取原始的服务实例列表。
      • CachingServiceInstanceListSupplier：在其上层包装一层缓存，避免每次请求都去查询注册中心，提高性能。
      • HealthCheckServiceInstanceListSupplier：在缓存层之上，它会定期或在获取实例后对实例进行健康检查，并过滤掉不健康的实例。
      • ZonePreferenceServiceInstanceListSupplier：用于实现区域（Zone）亲和性的负载均衡，优先选择同一区域内的服务实例。

  5. 拦截器/过滤器：

    • LoadBalancerInterceptor：用于 RestTemplate。它会拦截 RestTemplate 的请求。
    • ReactorLoadBalancerExchangeFilterFunction：用于 WebClient。它是一个 ExchangeFilterFunction，会拦截 WebClient 的请求。

四、 工作原理详解（以 RestTemplate 为例）

下面是 Spring Cloud LoadBalancer 的完整工作流程，一步步拆解：

场景：一个服务 A（消费者）通过 RestTemplate 调用服务 B（提供者），URL 为 http://service-b/api/users。

  1. 请求发起：

    • 服务 A 的代码调用 restTemplate.getForObject("http://service-b/api/users", String.class)。

  2. 拦截请求：

    • 由于 RestTemplate Bean 上标注了 @LoadBalanced，Spring 自动配置的 LoadBalancerInterceptor 会拦截这个请求。
    • 拦截器发现 URL 的 host 部分 (service-b) 不是一个标准的 IP 地址或域名，它会将其识别为一个服务 ID (Service ID)。

  3. 选择服务实例 (The Core Logic)：

    • 拦截器调用 LoadBalancerClient 的 execute 方法。
    • LoadBalancerClient 内部会委托给 ReactorLoadBalancer（例如默认的 RoundRobinLoadBalancer）来选择一个实例。
    • ReactorLoadBalancer 的 choose() 方法被调用。

  4. 获取可用实例列表 (ServiceInstanceListSupplier 的工作)：

    • ReactorLoadBalancer 首先会调用 ServiceInstanceListSupplier 来获取一个service-b 的可用实例列表。
    • 这个过程通常是链式的：
      a. 健康检查层 (HealthCheckServiceInstanceListSupplier) 向下请求实例列表。
      b. 缓存层 (CachingServiceInstanceListSupplier) 检查缓存中是否有 service-b 的实例列表并且未过期。如果有，直接返回；如果没有，向下请求。
      c. 服务发现层 (DiscoveryClientServiceInstanceListSupplier) 调用 DiscoveryClient，向 Nacos 或 Eureka 发起请求，获取 service-b 的所有注册实例（例如：192.168.1.100:8080, 192.168.1.101:8081）。
      d. 列表返回后，缓存层会将其缓存起来。
      e. 健康检查层会（异步地）对列表中的实例进行健康检查，将不健康的实例暂时排除。最终，一个健康的、可用的实例列表被返回给 ReactorLoadBalancer。

  5. 执行负载均衡策略：

    • RoundRobinLoadBalancer 拿到健康的实例列表后，会根据其内部的计数器，采用轮询算法选择一个 ServiceInstance。例如，第一次选择了 192.168.1.100:8080。

  6. 重构 URL 并执行请求：

    • LoadBalancerInterceptor 拿到了选择出的 ServiceInstance 对象。
    • 它从 ServiceInstance 中获取真实的 host (192.168.1.100) 和 port (8080)。
    • 然后，它将原始的 URL http://service-b/api/users 重构为真实的物理地址 URL http://192.168.1.100:8080/api/users。
    • 最后，拦截器使用 RestTemplate 内部的 ClientHttpRequest 对这个重构后的 URL 发起真正的 HTTP 请求。

  7. 返回响应：

    • 服务 B (192.168.1.100:8080) 处理请求并返回响应。
    • 响应沿着调用链返回给服务 A 的业务代码。

下一次同样的请求，RoundRobinLoadBalancer 可能会选择 192.168.1.101:8081，从而实现了负载均衡。

工作流程图

plaintext
[客户端代码]
    |
    v
restTemplate.get("http://service-b/api/users")
    |
    v
[LoadBalancerInterceptor] (拦截请求)
    |
    v
[LoadBalancerClient.choose("service-b")] (选择实例)
    |
    v
[ReactorLoadBalancer (e.g., RoundRobin)] (执行策略)
    |
    |--- 1. 调用 ServiceInstanceListSupplier 获取实例列表 ---
    |       |
    |       v
    |   [HealthCheck Filter] (过滤不健康实例)
    |       |
    |       v
    |   [Caching Supplier] (检查/更新缓存)
    |       |
    |       v
    |   [DiscoveryClient Supplier] (从 Eureka/Nacos 获取)
    |       |
    |       v
    |   [返回健康的实例列表: [inst1, inst2, ...]]
    |
    |--- 2. 根据列表和策略选择一个实例 (e.g., inst1) ---
    |
    v
[返回选中的 ServiceInstance(192.168.1.100:8080)]
    |
    v
[LoadBalancerInterceptor] (重构 URL)
    | "http://service-b/api/users" -> "http://192.168.1.100:8080/api/users"
    v
[发起真正的 HTTP 请求到物理地址]
    |
    v
[获取响应并返回给客户端代码]

五、 定制与配置

Spring Cloud LoadBalancer 提供了丰富的定制能力。

  • 全局配置：可以通过 application.yml 配置，例如健康检查的开关和周期。
  • 按服务配置：使用 @LoadBalancerClient 或 @LoadBalancerClients 注解，可以为特定的服务（serviceId）提供自定义的 ReactorLoadBalancer 或 ServiceInstanceListSupplier 实现，从而实现更复杂的负载均衡策略，如基于权重的轮询、灰度发布等。

示例：为 service-b 自定义负载均衡策略

java
@Configuration
// name = "service-b" 指定了只对这个服务生效
@LoadBalancerClient(name = "service-b", configuration = ServiceBConfiguration.class)
public class MyLoadBalancerConfig {
    // 全局配置可以放在这里
}

class ServiceBConfiguration {
    @Bean
    public ReactorLoadBalancer<ServiceInstance> randomLoadBalancer(Environment environment,
            LoadBalancerClientFactory loadBalancerClientFactory) {
        String name = environment.getProperty(LoadBalancerClientFactory.PROPERTY_NAME);
        // 使用随机负载均衡器，而不是默认的轮询
        return new RandomLoadBalancer(loadBalancerClientFactory
                .getLazyProvider(name, ServiceInstanceListSupplier.class), name);
    }
}

总结

Spring Cloud LoadBalancer 的工作原理可以概括为：通过拦截器/过滤器，将基于服务名的逻辑请求，转换为基于 IP 地址的物理请求。 其核心在于一个灵活的、可插拔的服务实例供应链（ServiceInstanceListSupplier）和一个响应式的负载均衡策略执行器（ReactorLoadBalancer）。这种设计使其不仅现代化、高性能，而且具有极高的扩展性。
