HDFS HA（High Availability，高可用）架构是为了解决早期 Hadoop 版本中 NameNode 存在的单点故障（SPOF, Single Point of Failure）问题而设计的。

在一个典型的 HDFS HA 集群中，通常会配置两个 NameNode（一个 Active，一个 Standby）。为了保证元数据的一致性以及实现自动故障转移，HA 架构引入了几个至关重要的核心组件。

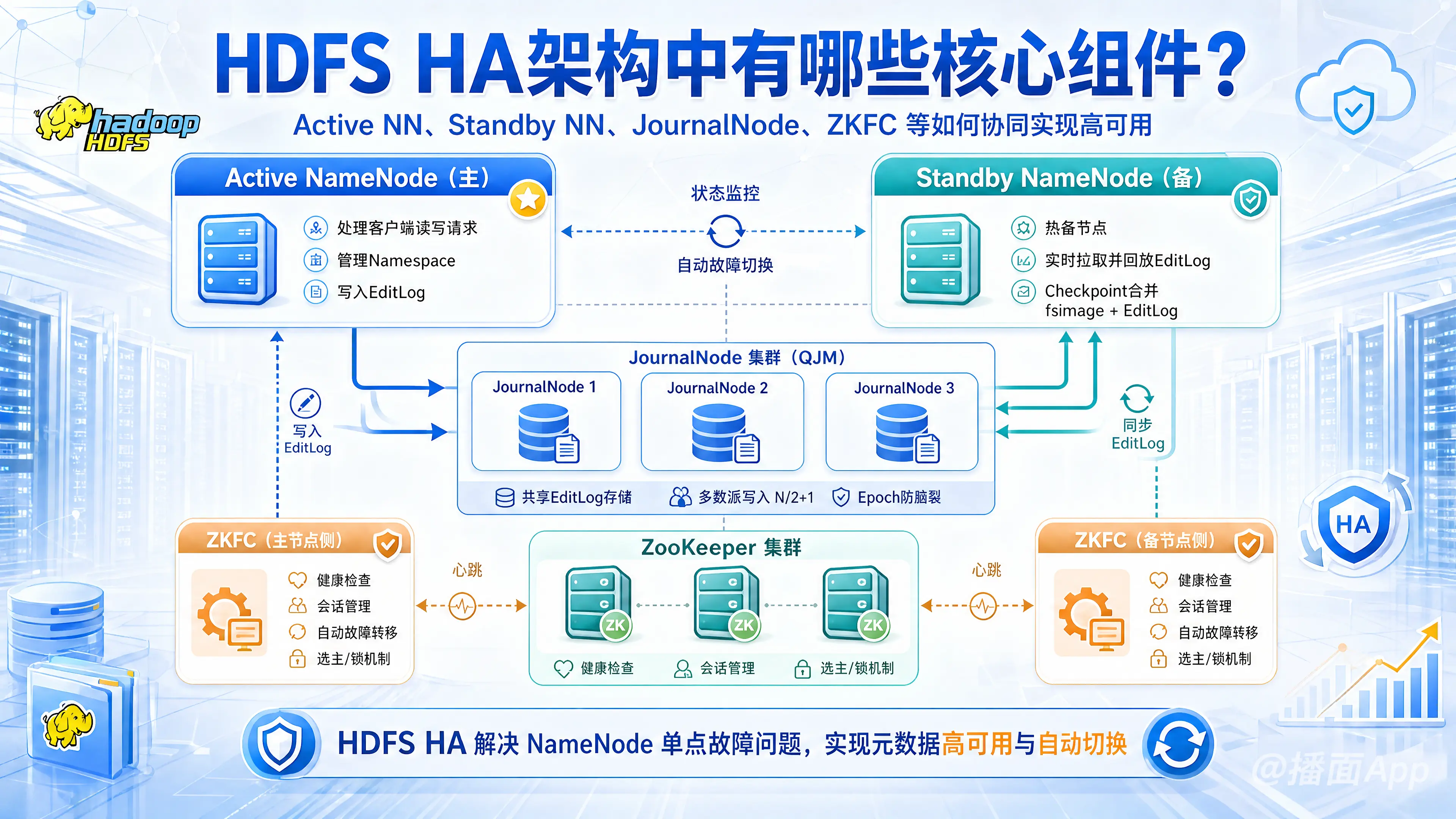

以下是 HDFS HA 架构中的核心组件及其详细解析：

1. 核心节点：Active NameNode 与 Standby NameNode

在 HA 架构中，NameNode 被分为了两种角色，它们在内存中维护着完全相同的元数据树和块映射信息：

• Active NameNode（活跃 NameNode）：
  • 职责：负责处理客户端所有的读写请求，管理 HDFS 的命名空间（Namespace），并执行所有对元数据的修改操作。
  • 动作：将元数据的修改操作（EditLog）持续写入到共享存储系统（JournalNodes）中。
• Standby NameNode（备用 NameNode）：
  • 职责：作为 Active NN 的“热备（Hot Standby）”节点。它不处理客户端的写请求。
  • 动作：它会持续监听共享存储系统（JournalNodes），一旦发现有新的 EditLog 写入，就会拉取并在自己的内存中回放（Replay）这些操作，从而保证与 Active NN 的元数据状态实时同步。
  • 额外作用：在 HA 架构中，Standby NN 替代了原来的 Secondary NameNode 的功能。它会定期将内存中的文件系统镜像（fsimage）与 EditLog 进行合并（Checkpoint），并将合并后的新 fsimage 推送给 Active NN，防止 EditLog 过大。

2. 共享存储组件：JournalNode (JN) 集群

为了让 Active 和 Standby 之间能够实时同步元数据，必须依赖一个高可用的共享存储系统。Hadoop 默认且最常用的是 QJM（Quorum Journal Manager） 方案。

• 职责：负责存储 Active NN 产生的 EditLog，并提供给 Standby NN 读取。
• 工作机制（Quorum 机制）：
  • JournalNode 通常部署为奇数个（如 3、5、7 个）。
  • Active NN 写入 EditLog 时，必须成功写入到大多数（$N/2 + 1$）的 JN 节点才算成功。例如 3 个节点，必须成功写入 2 个。
  • 防止脑裂（Split-Brain）的底层保障：QJM 引入了 Epoch（纪元/轮次）概念。只有持有最新 Epoch 编号的 NameNode 才能向 JN 写入数据。如果发生网络分区导致两个 NN 都认为自己是 Active，JN 会拒绝旧 Epoch 的写入请求，从而保护元数据不被破坏。

3. 自动故障转移组件：ZKFC (ZooKeeper Failover Controller)

如果没有 ZKFC，HDFS HA 只能进行手动故障转移。ZKFC 是实现自动故障转移（Automatic Failover）的核心大脑。

• 部署方式：ZKFC 是一个独立的守护进程（Daemon）。在每一台运行 NameNode 的机器上，都会运行一个与之对应的 ZKFC 进程。
• 核心职责：
  1. 健康监控（Health Monitoring）：ZKFC 会周期性地向它所在机器的本地 NameNode 发送健康检查命令（Ping）。如果 NN 崩溃、挂起或无响应，ZKFC 就会将其标记为不健康。
  2. ZooKeeper 会话管理：当本地 NN 健康时，ZKFC 会在 ZooKeeper 中保持一个打开的会话（Session），并在 ZK 中创建一个排他锁（临时节点 ZNode）。哪个 ZKFC 成功创建了这个锁，它对应的 NN 就是 Active 状态。
  3. 基于 ZooKeeper 的选举（Leader Election）：如果 Active NN 挂掉，其对应的 ZKFC 也会断开与 ZK 的连接，临时节点（锁）被删除。此时，Standby NN 的 ZKFC 会立刻感知到，并在 ZK 中尝试获取锁。一旦获取成功，它就会触发本地的 NameNode 切换为 Active 状态。

4. 协调服务：ZooKeeper (ZK) 集群

• 职责：为 ZKFC 提供分布式的协调服务，维护 Active NameNode 的选举锁（ActiveBreadCrumb）。
• 作用：确保在任何时刻，集群中只有一个节点能够持有锁（即保证只有一个 Active NN），是触发自动故障转移的仲裁者。

5. 数据节点：DataNode (DN) 的特殊机制

在非 HA 架构中，DataNode 只向一个 NameNode 汇报。但在 HA 架构中，DataNode 的行为发生了改变：

• 双向汇报：所有的 DataNode 必须同时配置两个 NameNode 的地址。
• 状态同步：DataNode 会向 Active 和 Standby 两个 NameNode 同时发送心跳（Heartbeat）和块状态汇报（Block Report）。
• 原因：元数据不仅包含目录树（由 EditLog 同步），还包含文件块在哪些 DataNode 上的位置信息（Block Map）。位置信息是不持久化到磁盘的。通过让 DN 双向汇报，Standby NN 内存中会时刻保留一份完整的块位置映射表。这样在发生故障转移时，Standby NN 能够瞬间接管服务，不需要等待 DN 重新汇报。

6. 隔离机制：Fencing (防脑裂机制)

为了绝对保证集群中不会同时出现两个 Active NN（即脑裂 Split-Brain现象，会导致数据极其严重的损坏），HDFS 引入了 Fencing 机制。

当 ZKFC 决定让 Standby 升级为 Active 之前，它必须先“干掉”或“隔离”原来的 Active NN。

• QJM 级别的隔离：如前所述，通过 Epoch 机制阻止旧 NN 写日志。
• SSH Fencing：通过 SSH 登录到旧的 Active NN 机器上，强制执行 kill -9 杀掉 NameNode 进程。
• Shell 脚本隔离：如果 SSH 失败，可以配置自定义脚本（例如调用智能电源管理接口 IPMI 直接切断旧主节点的电源，即 STONITH - "Shoot The Other Node In The Head"）。

---

总结：HA 工作流程一句话串联

客户端向 Active NN 写数据；Active NN 将变更日志写入 JournalNode 集群的多数派；Standby NN 从 JN 拉取日志回放保持状态同步；DataNode 向两个 NN 均发送心跳和块报告；ZKFC 实时监控本地 NN 健康并借助 ZooKeeper 维持锁；一旦 Active NN 宕机，ZKFC 借助 Fencing 杀死旧主节点，并通过 ZK 选举将 Standby NN 提升为新的 Active NN，实现无缝切换。
