HDFS（Hadoop Distributed File System）是Hadoop生态系统中的核心组件之一，主要用于解决海量数据的分布式存储问题。它的设计初衷是运行在廉价的商用硬件上，提供高吞吐量的数据访问，非常适合处理超大文件。

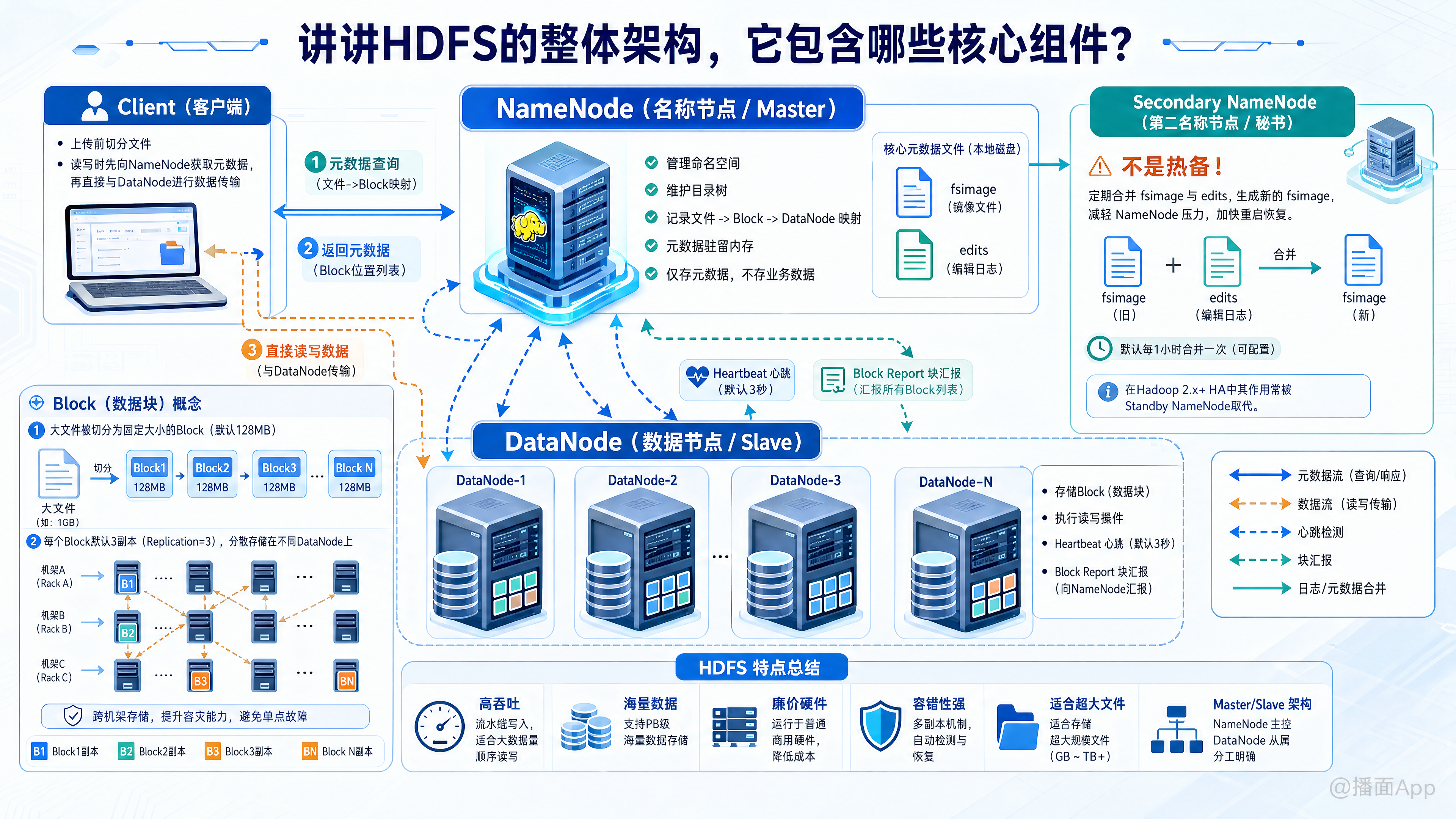

HDFS 采用的是经典的 Master/Slave（主从）架构。

下面为您详细拆解HDFS的整体架构及其核心组件：

---

一、 HDFS 的核心组件

HDFS 的架构主要由以下五个核心部分组成：

1. NameNode (名称节点 —— “大管家” / Master)

NameNode 是整个HDFS集群的核心，负责管理文件系统的元数据（Metadata）。

• 管理命名空间（Namespace）： 维护着文件系统的目录树以及所有文件和目录的层级关系。
• 管理映射信息： 记录着“文件被切分成了哪些数据块（Block）”，以及“这些数据块分别存放在哪些 DataNode 上”。
• 内存运行： 为了保证极快的响应速度，NameNode 会将所有元数据加载到内存中。
• 核心文件：
  • fsimage：元数据的镜像文件（相当于某个时刻文件系统的快照）。
  • edits：编辑日志文件（记录对文件系统的所有修改操作，如创建、删除文件等）。
• 注意：NameNode 不存储实际的业务数据，只存储“数据在哪里”的目录信息。

2. DataNode (数据节点 —— “打工人” / Slave)

DataNode 是实际存储数据的节点，通常有多个，分布在不同的物理机器上。

• 存储数据块（Block）： 负责将客户端发送来的数据块以文件的形式保存在本地磁盘上。
• 执行读写： 根据客户端或 NameNode 的调度，执行真正的数据读取和写入操作。
• 心跳机制（Heartbeat）： DataNode 会定期（默认3秒）向 NameNode 发送心跳包，汇报自己的存活状态。
• 块汇报（Block Report）： DataNode 启动时以及运行期间，会定期向 NameNode 汇报自己节点上存储的所有数据块信息，以便 NameNode 掌握全局数据分布。

3. Secondary NameNode (第二名称节点 —— “秘书”)

这是一个经常被误解的组件，它*不是 NameNode 的热备（Backup）！*

• 核心职责： 它的主要工作是定期合并 fsimage 和 edits 日志。
• 为什么需要它： 如果 NameNode 长期运行，edits 日志会变得非常大，导致 NameNode 重启时恢复数据极慢。Secondary NameNode 会定期将这两个文件拉取过来进行合并，生成新的 fsimage，再推回给 NameNode，从而减小 NameNode 的压力，加快集群重启速度。
• (注：在 Hadoop 2.x 以后的高可用 HA 架构中，Secondary NameNode 的作用基本被 Standby NameNode 取代。)

4. Block (数据块 —— 存储的基本单位)

虽然它不是一个具体的进程组件，但它是 HDFS 架构中最核心的逻辑概念。

• 文件切分： HDFS 不会把大文件作为一个整体存储，而是切分成大小相等的 Block（默认大小在 Hadoop 2.x/3.x 中是 128MB）。
• 多副本机制（Replication）： 为了保证数据不丢失（容错性），每个 Block 默认会被复制 3 份，分别存放在不同的 DataNode 上（通常跨机架存储以防机架断电）。

5. Client (客户端)

Client 是用户与 HDFS 交互的入口。

• 切分文件： 上传文件时，Client 会先将文件切分成一个个 Block。
• 交互协调： 读写数据时，Client 会先找 NameNode 获取元数据（比如文件存放在哪里），然后直接与 DataNode 通信进行实际的数据传输。
• (重要设计：数据传输直接在 Client 和 DataNode 之间进行，不经过 NameNode，这避免了 NameNode 成为网络瓶颈。)

---

二、 组件之间是如何协同工作的？（以读写流程为例）

为了更好地理解架构，我们看看这些组件是如何配合的：

📝 写数据流程 (Write)

1. Client 请求 NameNode：我要上传一个文件 test.txt。
2. NameNode 检查权限和目录后，回复：可以上传。
3. Client 请求第一个 Block 该放到哪？
4. NameNode 返回 3 个 DataNode 的地址（假设为 A, B, C）。
5. Client 与 DataNode A 建立连接，A 连接 B，B 连接 C，形成一个数据管道（Pipeline）。
6. Client 将数据边切分成小包（Packet），边发送给 A；A 存一份后传给 B；B 存一份传给 C。
7. 完成后，DataNode 向 NameNode 汇报，Client 申请传输下一个 Block。

📖 读数据流程 (Read)

1. Client 请求 NameNode：我要读取 test.txt。
2. NameNode 将该文件所有 Block 所在的 DataNode 地址列表返回给 Client（会根据网络拓扑结构，把距离 Client 最近的节点排在前面）。
3. Client 并发地连接这些最近的 DataNode，直接从中下载数据。
4. Client 将下载到的 Block 拼接回完整的文件。

---

三、 现代 HDFS 的架构演进 (Hadoop 2.x/3.x)

在早期的 Hadoop 1.x 中，只有一个 NameNode，存在单点故障（SPOF）问题。如果 NameNode 挂了，整个集群就瘫痪了。为了解决这个问题，现代 HDFS 引入了：

1. High Availability (HA - 高可用架构)：
   配置两个 NameNode：一个处于 Active（活跃） 状态，另一个处于 Standby（待机） 状态。它们通过一组称为 JournalNodes 的独立节点来实时同步 edits 日志。如果 Active 节点宕机，Standby 节点能迅速接管，实现无缝切换。
2. Federation (联邦机制)：
   如果集群规模超级大，一个 NameNode 的内存装不下所有的元数据怎么办？联邦机制允许存在多个独立的 NameNode，它们分别管理文件系统的不同目录（比如 NN1 管理 /user，NN2 管理 /log），底层的 DataNode 则是共享的，从而实现水平扩展。

总结

HDFS 的架构精髓在于：NameNode 统管全局元数据（脑力劳动），DataNode 分散存储物理数据（体力劳动），Client 居中协调并与 DataNode 直接发生数据交换。 这种设计加上 Block 的多副本机制，完美实现了海量数据下的高吞吐、高容错与可扩展。
